Апекслокатор: как работает, точность и протокол измерения

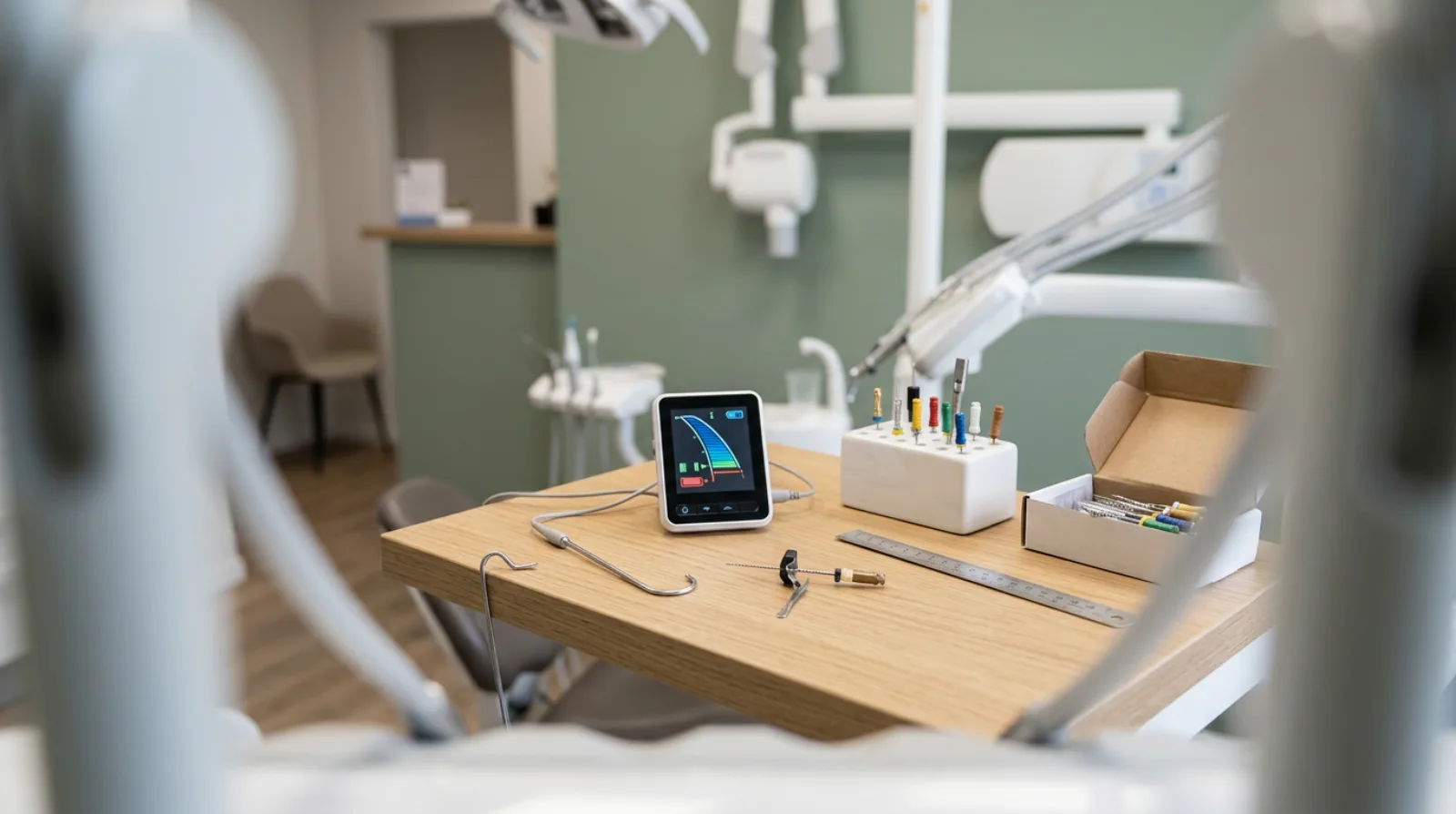

Апекслокатор — электронный прибор, который определяет положение апикального сужения корневого канала по изменению электрического сопротивления между файлом в канале и слизистой оболочкой полости рта. Систематический обзор 2025 года, объединивший 16 исследований, показал: в рандомизированных испытаниях электронные апекслокаторы давали приемлемую рабочую длину в 87,0–92,1 % случаев против 74,0–83,1 % у рентгенографии, а доля выведения инструмента за верхушку в группах апекслокатора была заметно ниже.

При этом точность прибора зависит от двух десятков факторов — от раствора в канале до кривизны корня, — и обзор 166 экспериментальных работ заканчивается рекомендацией не отказываться от рентгенологического подтверждения. Ниже — как работает прибор, что именно снижает его точность, как выглядит протокол измерения, который даёт стабильный результат, и что делать с пациентом, у которого стоит кардиостимулятор.

---

Что такое апекслокатор и что он измеряет

Апекслокатор определяет не рентгенологическую верхушку корня и не анатомическое отверстие, а положение апикального сужения — самой узкой части канала, где эндодонт переходит в периодонт. Именно до этой точки, по современным представлениям, выполняются механическая обработка и обтурация, и именно её положение сложнее всего установить по снимку: на рентгенограмме видна проекция корня, а сужение может лежать на расстоянии от видимой верхушки и открываться вбок.

Электрический метод опирается на физику: ткани периодонта и содержимое канала проводят ток по-разному, и в точке выхода канала в периодонт электрические характеристики цепи «файл — ткани — электрод на губе» резко меняются. Прибор ловит этот переход.

Определение рабочей длины — не самостоятельный этап, а часть протокола лечения каналов; его место в общей последовательности разобрано в материале про лечение корневых каналов.

Как работает прибор: от сопротивления к отношению частот

Поколения апекслокаторов отличаются тем, какую величину они измеряют.

Первое поколение измеряло сопротивление постоянному току и требовало сухого канала: любая жидкость замыкала цепь раньше времени.

Второе поколение перешло на импеданс переменного тока одной частоты — точность выросла, зависимость от содержимого канала осталась.

Третье поколение и позже измеряют импеданс на двух и более частотах одновременно и вычисляют отношение или разность значений. Отношение импедансов меняется предсказуемо по мере приближения файла к сужению и мало зависит от того, чем заполнен канал. Именно этот принцип позволил приборам работать в присутствии ирриганта, крови и экссудата и отказаться от калибровки под каждый зуб. В описаниях современных моделей он называется частотным анализом или методом отношения.

Практическое следствие для врача: показания прибора третьего поколения устойчивее, но не абсолютны, и перечень факторов, которые их искажают, длинный.

Что говорят доказательства: апекслокатор против рентгена

Систематический обзор с метаанализом в журнале Cureus (2025) сравнил точность электронных апекслокаторов с обычной и цифровой рентгенографией при определении рабочей длины в постоянных зубах. Поиск шёл по PubMed, Cochrane Library, LILACS, EBSCO и Google Scholar; в анализ вошли 16 подходящих исследований — in vivo и ex vivo.

В рандомизированных контролируемых испытаниях апекслокаторы стабильно давали более высокую долю приемлемых определений рабочей длины: от 87,0 до 92,1 % против 74,0–83,1 % у рентгенограмм, а частота случаев с выведением за верхушку в группах апекслокатора была заметно ниже. Исследования in vivo и ex vivo подтвердили точность, превосходящую или сопоставимую с рентгеном, в пределах принятого допуска ±0,5–1,0 мм от апикального сужения. Оценка риска систематической ошибки по QUADAS-2 показала опасения в доменах отбора пациентов и референсного стандарта при низком риске в домене самого индекс-теста. Вывод авторов: апекслокаторы точнее и надёжнее рентгена в определении рабочей длины, что поддерживает их включение в эндодонтическую практику, хотя стандартизированные многоцентровые исследования ещё нужны.

Второй вопрос, который волнует пациентов и врачей, — боль после лечения. Систематический обзор РКИ в Saudi Dental Journal (2026), зарегистрированный в PROSPERO, включил четыре рандомизированных испытания 2014–2024 годов с 414 пациентами и не нашёл статистически значимой разницы между апекслокатором и рентгеном по частоте и интенсивности послеоперационной боли, потреблению анальгетиков и времени до её разрешения ни в одной точке от 4 часов до 7 дней. Боль в обеих группах была от низкой до умеренной и проходила в течение 72 часов. Одно трёхгрупповое исследование показало значимо меньшую раннюю боль (6–48 часов) при одновременном использовании апекслокатора и рентгена по сравнению с каждым методом по отдельности, но авторы оценивают достоверность доказательств как очень низкую и просят подтверждения.

Двадцать факторов, которые влияют на точность

Скопинг-обзор в Dental Research Journal (2025), выполненный по методологии PRISMA-ScR, отобрал из 1761 записи 166 экспериментальных исследований, изучавших влияние отдельных факторов на точность апекслокаторов при определении терминуса канала в постоянных зубах человека. Авторы выделили 20 потенциально влияющих факторов:

Вывод обзора двойственный и честный: точность апекслокаторов приемлема в большинстве случаев, но использование рентгенографии вместе с прибором для подтверждения измерения в клинических условиях остаётся целесообразным.

Из таблицы вытекает рабочее правило: чем больше факторов из правой колонки присутствует у конкретного зуба, тем меньше доверия к одному измерению и тем нужнее подтверждающий снимок. Широкий апекс у молодого зуба, перфорация, металлическая коронка рядом с крючком, брекеты — каждый из этих факторов сам по себе объясняет «прыгающие» показания.

Ирриганты в канале: что показали свежие измерения

Раствор в канале — фактор, которым врач управляет напрямую, и потому самый интересный из списка.

Исследование в Journal of Clinical and Experimental Dentistry (2026) сравнило три прибора — Root ZX3, NovApex N31 и Apex-S — на двадцати удалённых центральных резцах нижней челюсти человека. Референсную длину от режущего края до верхушки измеряли цифровым микрометром; K-файл № 15, подключённый к прибору, вводили до сигнала об апикальном отверстии, фиксировали стоппер и измеряли длину. Root ZX3 показал наибольшую точность независимо от раствора в канале (p < 0,05). NovApex N31 и Apex-S не различались между собой: в деионизированной воде помехи были минимальны, а с 2,5 % гипохлоритом натрия и раствором Triton наблюдались значимые различия.

Что из этого следует на приёме. Прибор верхнего сегмента может держать точность в любом ирриганте, но проверять это стоит на своём аппарате, а не на обещании из каталога. Более дешёвые модели чувствительны к проводимости раствора: избыток гипохлорита в пульповой камере, контакт раствора с металлической реставрацией — типичные причины ложного «APEX» задолго до сужения. Просушить пульповую камеру и убрать излишки раствора перед измерением — дешёвая мера, которая снимает большинство таких ошибок. Как выстроена ирригация в целом, разобрано в материале про протокол ирригации корневых каналов.

Протокол измерения рабочей длины по шагам

Последовательность, при которой показания прибора воспроизводимы от зуба к зубу.

1. Изоляция. Коффердам исключает контакт файла со слюной, щекой и языком, которые замыкают цепь раньше времени. Постановка по шагам — в материале про коффердам.
2. Доступ и устья. Полное раскрытие полости зуба, удаление нависающих краёв, ориентировочное расширение устьевой трети — обзор выше показал, что предварительное расширение входит в факторы точности.
3. Просушивание камеры. Излишки ирриганта удаляются из пульповой камеры; в самом канале раствор допустим для приборов третьего поколения.
4. Электроды. Губной крючок — на слизистой с полным контактом; проверка, что крючок не касается металлических конструкций.
5. Файл. K-файл, соответствующий диаметру апикальной части; слишком тонкий файл в широком канале не касается стенок и даёт нестабильное показание.
6. Продвижение. Файл ведётся до сигнала «APEX» или «0.0», затем отводится до устойчивого показания «0.5» — большинство производителей рекомендуют работать именно от этой точки.
7. Стабильность. Показание должно держаться несколько секунд без колебаний; «плавающие» цифры — повод проверить контакт крючка, влажность и наличие перфорации.
8. Фиксация. Стоппер выставляется по стабильной репродуктивной точке (бугор, режущий край), длина измеряется линейкой и записывается.
9. Подтверждение. Снимок с файлом в канале на рабочей длине — документ в карте и проверка, что прибор не ошибся на одном из двадцати факторов.
10. Повтор после обработки. После расширения канала измерение повторяется: положение сужения относительно инструмента меняется по мере обработки.

Показания дисплея: что значит «0.5» и «APEX»

Шкала на дисплее — не миллиметры. Числа от «2.0» до «0.0» показывают условное расстояние до точки, которую прибор считает апикальным отверстием, а не физическое расстояние в миллиметрах, и у разных производителей цена деления отличается. Сигнал «APEX» или «0.0» означает выход файла к апикальному отверстию, и рабочая длина от этой точки отсчитывается назад.

Три частые ошибки прочтения:

• Показание «APEX» при коротком файле — почти всегда замыкание: слюна, кровь, металл, ирригант в камере, латеральное отверстие или перфорация.
• Скачки на несколько делений при неподвижном файле — плохой контакт крючка, разряженный элемент питания, помехи.
• Отсутствие сигнала при явно достигнутой верхушке — сухой облитерированный канал, слишком тонкий файл в широком канале, обрыв провода клипсы.

Разбор ситуаций, когда ошибка длины уже привела к осложнению, — в материале про ошибки эндодонтического лечения.

Апекслокатор и кардиостимулятор

Систематический обзор в Libyan Journal of Medicine (2019) искал в Cochrane Library, PubMed, ScienceDirect и SciELO работы за декабрь 2000 — декабрь 2018 года о влиянии апекслокаторов на имплантируемые сердечно-сосудистые электронные устройства. Критериям соответствовали семь исследований — пять in vitro и два in vivo. Вывод: апекслокаторы можно безопасно применять у пациентов с такими устройствами при соблюдении общих мер предосторожности; авторы при этом считают консультацию с кардиологом пациента по-прежнему целесообразной.

Это согласуется с проспективным исследованием JADA 2015 года, где стоматологическое электрооборудование, включая электроодонтометры, не давало клинически значимых помех работе кардиостимуляторов и дефибрилляторов у асимптомных, не зависимых от стимулятора пациентов; подробнее оно разобрано в материале про протокол профессиональной гигиены.

Практическая линия: анамнез собирается до включения прибора; при наличии устройства — уточняется его тип и зависимость пациента от стимуляции; при зависимости решение принимается совместно с кардиологом, и рабочая длина определяется рентгенологически.

Особые ситуации: молочные зубы, широкий апекс, перелечивание

Молочные зубы. Резорбция корней меняет геометрию апикальной части, а расположение зачатка постоянного зуба добавляет риска при выведении инструмента. Показания прибора менее стабильны, и рентгенологическое подтверждение здесь скорее правило, чем исключение.

Несформированная верхушка. Широкое апикальное отверстие — один из факторов из списка обзора: тонкий файл не касается стенок, и точки перехода прибор не видит. Помогает файл большего размера и понимание, что измерение ориентировочное.

Перелечивание. Остатки гуттаперчи и силера, растворители, перфорации и резорбции после предыдущего лечения — четыре фактора из двадцати одновременно. Измерение проводится после удаления пломбировочного материала и повторяется на этапах.

Апикальный периодонтит с резорбцией. Резорбция верхушки смещает сужение, и прибор показывает отверстие там, где оно теперь есть, а не там, где оно было по снимку. Здесь апекслокатор точнее рентгена, но и подтверждение нужнее.

Диагноз до измерения. Витальность пульпы — тоже фактор из списка; определение состояния пульпы и выбор протокола разобраны в материале про пульпит.

Встроенные апекслокаторы в эндомоторах

Эндомоторы с интегрированным апекслокатором измеряют длину в процессе машинной обработки и останавливают или реверсируют вращение при достижении заданной точки. Это удобно: измерение идёт непрерывно, а не только на этапе с ручным файлом.

Ограничения те же, что у автономных приборов, плюс одно: в исследовании 2026 года по ирригантам две модели показали чувствительность к 2,5 % гипохлориту, и встроенный модуль от этой зависимости не избавлен. Разумная практика — определить длину автономным прибором с ручным файлом, зафиксировать её, а встроенный апекслокатор мотора использовать как контроль во время обработки, а не как единственный источник длины.

Цены на рынке в сентябре 2026 года

Ориентир по прайсам российских дилеров на 14 сентября 2026 года; цены различаются между продавцами и меняются с курсом.

Разброс от 19 790 до 105 378 рублей — это в первую очередь разница в стабильности показаний при разных условиях в канале: та самая, которую измеряют исследования с разными ирригантами. Для клиники с одним эндодонтическим приёмом в день бюджетный прибор с обязательным снимком — рабочий вариант; для эндодонтиста на потоке верхний сегмент окупается временем, которое не тратится на перепроверку.

Ошибки, которые видно по контрольному снимку

Измерение без коффердама. Слюна замыкает цепь, прибор показывает «APEX» на середине канала.

Крючок на металле. Контакт губного электрода с коронкой, брекетом или зеркалом — короткое замыкание с той же картиной.

Файл не по размеру. Тонкий файл в широком канале не касается стенок; показания плавают.

Однократное измерение. Длина, взятая до расширения, после обработки уже не та.

Показание вместо стабильного показания. Мгновенная цифра, схваченная на ходу, вместо удержанной несколько секунд.

Отказ от подтверждающего снимка при нестабильных данных. Обзор 166 исследований прямо рекомендует подтверждение.

Севший элемент питания. Прибор работает, показания непредсказуемы; замена батареек — первый пункт диагностики.

Коротко

• Апекслокатор определяет положение апикального сужения по изменению электрических характеристик цепи «файл — ткани — электрод»; современные приборы измеряют отношение импедансов на нескольких частотах и не требуют сухого канала.
• Систематический обзор 16 исследований (2025): в РКИ апекслокаторы дают приемлемую рабочую длину в 87,0–92,1 % случаев против 74,0–83,1 % у рентгена и реже выводят инструмент за верхушку.
• Обзор 4 РКИ на 414 пациентах (2026): разницы в послеоперационной боли между апекслокатором и рентгеном нет; сочетание методов в одном исследовании снижало раннюю боль.
• Скопинг-обзор 166 работ (2025) выделил 20 факторов точности и рекомендует рентгенологическое подтверждение.
• Ex vivo (2026): Root ZX3 точен в любом ирриганте, NovApex N31 и Apex-S чувствительны к 2,5 % гипохлориту натрия.
• Систематический обзор 7 исследований (2019): апекслокаторы безопасны у пациентов с кардиоустройствами при мерах предосторожности, консультация кардиолога целесообразна.
• Цены сентября 2026 года: от 19 790 ₽ (Woodpex III) до 105 378 ₽ (Root ZX mini).
• Протокол: коффердам, просушенная камера, файл по размеру, стабильное показание «0.5», снимок с файлом, повтор после обработки.

Частые вопросы

Что такое апекслокатор и зачем он нужен?

Электронный прибор для определения рабочей длины корневого канала — расстояния от репродуктивной точки на коронке до апикального сужения, где заканчиваются обработка и пломбирование. Он измеряет изменение электрических характеристик цепи между файлом в канале и электродом на губе. По систематическому обзору 2025 года, в РКИ апекслокаторы дают приемлемую рабочую длину в 87,0–92,1 % случаев против 74,0–83,1 % у рентгена.

Насколько точен апекслокатор?

В пределах принятого допуска ±0,5–1,0 мм от апикального сужения точность апекслокаторов превосходит или сопоставима с рентгенографией по данным исследований in vivo и ex vivo. При этом скопинг-обзор 166 работ выделил 20 факторов, снижающих точность, — от ирриганта и размера файла до перфораций и брекетов, — и рекомендует подтверждать измерение снимком.

Нужен ли рентген, если есть апекслокатор?

Снимок с файлом в канале остаётся подтверждением и документом: обзор факторов точности прямо называет рентгенографию вместе с апекслокатором целесообразной в клинических условиях. Обзор четырёх РКИ показал, что сочетание обоих методов в одном исследовании снижало раннюю послеоперационную боль по сравнению с каждым методом по отдельности, хотя достоверность этого вывода низкая.

Можно ли использовать апекслокатор при кардиостимуляторе?

Систематический обзор семи исследований (2019) пришёл к выводу, что апекслокаторы можно безопасно применять у пациентов с имплантируемыми сердечно-сосудистыми устройствами при соблюдении общих мер предосторожности, и рекомендует консультацию с кардиологом. Пациенты, зависимые от стимуляции, в исследования не входили — для них решение принимается совместно с кардиологом.

Влияет ли гипохлорит натрия на показания апекслокатора?

Зависит от прибора. В исследовании 2026 года на удалённых резцах Root ZX3 сохранял точность во всех растворах, а NovApex N31 и Apex-S показывали значимые отклонения с 2,5 % гипохлоритом натрия и раствором Triton по сравнению с деионизированной водой. Просушивание пульповой камеры перед измерением снимает большую часть ошибок, связанных с раствором.

Что означает показание «0.5» на апекслокаторе?

Шкала дисплея показывает условное расстояние до точки, которую прибор считает апикальным отверстием, а не миллиметры; цена деления у производителей различается. Сигнал «APEX» или «0.0» — выход файла к отверстию, а устойчивое показание «0.5» большинство производителей рекомендуют как рабочую точку, от которой отсчитывается длина.

Сколько стоит апекслокатор?

По прайсам российских дилеров на 14 сентября 2026 года — от 19 790 рублей за Woodpecker Woodpex III до 97 831–105 378 рублей за J. Morita Root ZX mini; средний сегмент — NSK iPex 2 и Dentsply Propex Pixi по 40–59 тысяч, VDW Raypex 6 — 78 900 рублей. Разница в цене отражает главным образом стабильность показаний при разных условиях в канале.

Источники

1. Comparative Accuracy of Electronic Apex Locators and Conventional Radiography for Working Length Determination in Permanent Teeth: A Systematic Review. Cureus, 2025 — Europe PMC
2. Factors influencing the accuracy of electronic apex locators: A scoping review. Dental Research Journal, 2025 — Europe PMC
3. Effect of working length determination on postoperative pain using Electronic Apex Locator versus Radiographic method: a systematic review of randomized control trials. Saudi Dental Journal, 2026 — Europe PMC
4. Performance of Electronic Apex Locators, Root ZX3, NovApex N31, and Apex-S, in Irrigant Solutions of Varying Conductivity. Journal of Clinical and Experimental Dentistry, 2026 — Europe PMC
5. Influence and safety of electronic apex locators in patients with cardiovascular implantable electronic devices: a systematic review. Libyan Journal of Medicine, 2019 — Europe PMC
6. Прайсы на апекслокаторы Woodpecker, COXO, NSK, Dentsply Sirona, VDW, J. Morita, 14 сентября 2026 — MirDental, Ондент, StomDevice, Авельдент
