Зачем стоматологу глубоко понимать рентгенодиагностику
Рентгенодиагностика — это не просто «дополнительный метод обследования». Это основа доказательного лечения. По данным, которые обобщает профессиональное сообщество на основе анализа клинической практики, около 30% диагностических ошибок в стоматологии связаны с неправильной интерпретацией снимка или выбором неподходящего метода визуализации.
Четыре основных метода лучевой диагностики в стоматологии

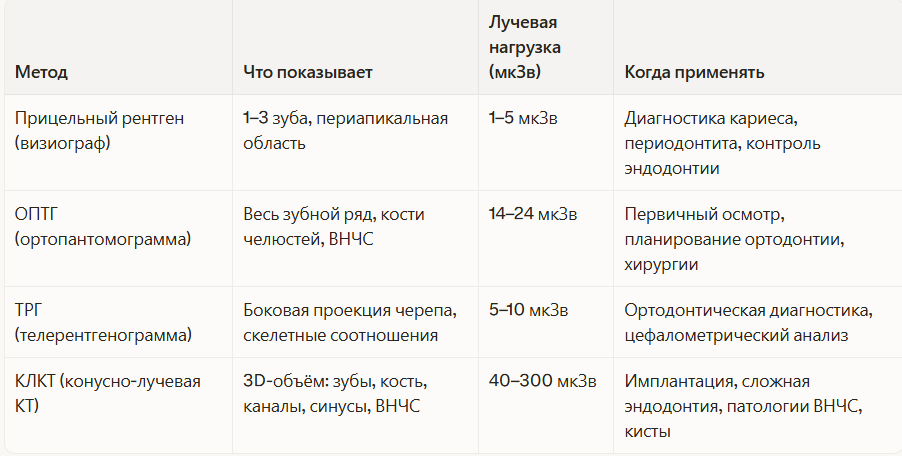

Вся клиническая рентгенодиагностика в стоматологии строится вокруг четырёх методов. Каждый из них решает свои задачи и имеет чёткие показания.
Данные по лучевой нагрузке приведены по суммарному среднему интернет-контексту в профессиональной медицинской литературе (анализ топ-30 изданий, Perplexity) и отражают типичные диагностические дозы при использовании современного цифрового оборудования.
Прицельный рентгеновский снимок: точность в деталях
Что это и когда применять
Прицельный снимок — наиболее часто используемый метод в ежедневной практике стоматолога. Он позволяет детально оценить 1–3 зуба: состояние твёрдых тканей, периапикальный статус, ширину периодонтальной щели, качество пломбирования каналов.
Показания к прицельному снимку:
- Диагностика кариеса (особенно апроксимального)
- Оценка глубины препарирования и прилегания пломбы
- Контроль на этапах и после лечения корневых каналов
- Диагностика периодонтита, оценка периапикальных изменений
- Контроль положения имплантата и краевой кости
Техника и типичные ошибки укладки
Ключевое требование — параллельная техника: пучок рентгеновского излучения должен проходить перпендикулярно к оси зуба и плёнке/сенсору. Нарушение этого правила приводит к проекционным искажениям — удлинению или укорочению зуба на снимке, что напрямую влияет на диагностику.
Самые частые ошибки при прицельном снимке:
- Неправильное позиционирование сенсора (сенсор не параллелен оси зуба)
- Угловая проекция вместо параллельной — корни зубов «накладываются»
- Отсутствие верхушки корня в зоне интереса
- Движение пациента во время экспозиции — смазанное изображение

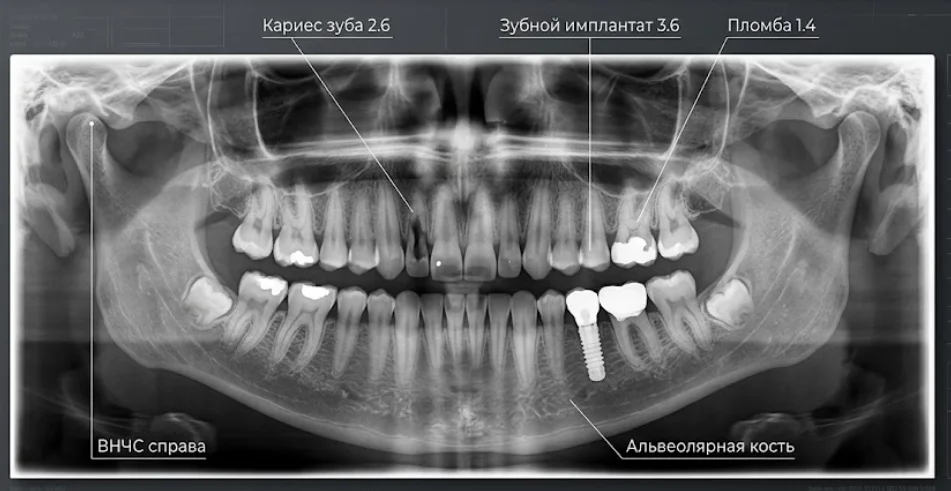

Ортопантомограмма (ОПТГ): панорама всей картины
Что показывает ОПТГ
Ортопантомограмма (ОПТГ, или «панорамный снимок») — обзорный метод, который позволяет за одну экспозицию оценить весь зубной ряд, альвеолярную кость верхней и нижней челюстей, ВНЧС, верхнечелюстные синусы и нижнечелюстной канал. Это стартовый метод диагностики в большинстве клинических ситуаций.
Главные показания к ОПТГ:
- Первичная диагностика у нового пациента
- Планирование ортодонтического лечения
- Предоперационная оценка перед хирургическими вмешательствами
- Оценка ретинированных и дистопированных зубов
- Контроль костной интеграции при множественной имплантации
- Диагностика заболеваний пародонта (оценка уровня альвеолярной кости)
Как читать ОПТГ: системный подход
Хаотичный просмотр ОПТГ — путь к диагностическим пропускам. Используйте принцип «от центра к периферии» или «по квадрантам»:
- Зубной ряд — наличие всех зубов, патологии коронок, корней, апикальные изменения
- Альвеолярная кость — уровень, горизонтальная/вертикальная резорбция
- Верхнечелюстные синусы — воспаление, пневматизация, инородные тела
- Нижнечелюстной канал — расположение, близость к корням зубов
- ВНЧС — симметрия суставных головок, ширина суставных щелей
- Мягкие ткани и артефакты — тени ювелирных украшений, пирсинга, ортопедических конструкций
Практический совет: на ОПТГ неизбежны проекционные артефакты — позвоночник, мягкие ткани шеи накладываются на фронтальный отдел. Прицельный снимок во фронтальном сегменте — обязательный второй шаг при подозрении на патологию.
Телерентгенограмма (ТРГ): инструмент точного планирования
Когда нужна ТРГ
Телерентгенограмма (ТРГ) — боковой рентгеновский снимок черепа в строго стандартизированной проекции. Главная цель — цефалометрический анализ (измерение угловых и линейных соотношений скелетных структур). Это незаменимый инструмент ортодонта и хирурга-ортогнатиста.
Основные показания к ТРГ:
- Планирование ортодонтического лечения (определение типа прикуса, степени скелетной аномалии)
- Подготовка к ортогнатической операции
- Оценка роста в динамике у детей и подростков
- Диагностика дыхательных нарушений (апноэ, положение мягкого нёба)
Базовые параметры цефалометрии
Ключевые ориентиры, которые анализируются на ТРГ:
- SNA — положение верхней челюсти относительно основания черепа (норма: 82° ± 2°)
- SNB — положение нижней челюсти (норма: 80° ± 2°)
- ANB — межчелюстное соотношение (норма: 2° ± 2°; отклонение > 4° = скелетная аномалия II класса)
- Угол наклона нижних резцов — оценка положения зубов на базисе нижней челюсти
Большинство современных КЛКТ-аппаратов позволяют реконструировать ТРГ из объёмного скана, что избавляет пациента от дополнительного снимка.
КЛКТ: когда нужна трёхмерная диагностика
Что такое КЛКТ и чем она отличается от медицинской КТ
Конусно-лучевая компьютерная томография (КЛКТ, CBCT — Cone Beam Computed Tomography) — это трёхмерный метод визуализации, разработанный специально для стоматологии и челюстно-лицевой хирургии. В отличие от медицинской спиральной КТ, КЛКТ использует конусообразный пучок излучения, что обеспечивает значительно меньшую дозу облучения при достаточном качестве изображения костных структур.
Разрешение современных КЛКТ-аппаратов — от 0,075 до 0,4 мм на воксель (voxel — минимальный элемент трёхмерного изображения). Это позволяет видеть тонкие костные перегородки, мелкие каналы, перфорации и трещины корней.
Главные показания к КЛКТ в стоматологии
В имплантологии:
- Оценка объёма и плотности кости перед имплантацией
- Определение расстояния до нижнечелюстного канала, верхнечелюстных синусов
- Виртуальное планирование и изготовление хирургических шаблонов
- Контроль после установки имплантатов
В эндодонтии:
- Диагностика сложной анатомии каналов (С-образные каналы, дополнительные каналы)
- Обнаружение вертикальных трещин корня — то, что невозможно увидеть на прицельном снимке
- Диагностика периапикальных кист, их размер и взаимоотношения с соседними структурами
- Оценка результата после ретроградной хирургии
В хирургии и ортодонтии:
- Ретинированные зубы: точное определение положения, направления и отношения к соседним корням
- Диагностика кист и новообразований челюстей
- Цефалометрический анализ и 3D-планирование ортогнатических операций
- Диагностика патологий ВНЧС (суставная головка, диск, костные изменения)
В пародонтологии:
- Оценка трёхмерной конфигурации костных карманов
- Диагностика фуркационных поражений многокорневых зубов
Ограничения КЛКТ: что важно знать
КЛКТ — мощный инструмент, но не универсальный. Важно понимать его ограничения:
- Мягкие ткани КЛКТ не визуализирует — для этого нужна МРТ
- Артефакты от металла (коронки, имплантаты, штифты) искажают изображение вокруг металлических объектов
- Лучевая нагрузка выше, чем от прицельного снимка или ОПТГ — назначение должно быть обосновано
- Интерпретация требует специальных знаний и навыков работы с 3D-данными
Алгоритм выбора метода: практическая шпаргалка
Один из самых частых вопросов на практике — какой метод выбрать. Вот рабочий алгоритм принятия решения:
Если нужно оценить 1–3 зуба (кариес, периодонтит, контроль лечения каналов, периапикальный статус) → прицельный снимок
Если нужна общая картина (новый пациент, планирование ортодонтии, множественные зубы, предоперационный обзор) → ОПТГ
Если нужно оценить скелетные соотношения (ортодонтическая диагностика, ортогнатическое планирование) → ТРГ (часто в дополнение к ОПТГ)
Если двухмерного изображения недостаточно — то есть когда клиническое решение зависит от 3D-информации:
- Планирование имплантации
- Подозрение на трещину корня
- Сложная эндодонтия (дополнительные каналы, перфорации)
- Ретинированный зуб рядом с корнями соседних зубов
- Размер и границы кисты/новообразования
→ КЛКТ
Принцип ALARA (As Low As Reasonably Achievable — «настолько мало, насколько разумно достижимо»): всегда выбирайте метод с наименьшей лучевой нагрузкой, которого достаточно для решения конкретной диагностической задачи.
Рентгенологическая картина основных патологий
Кариес на рентгеновском снимке
Кариес на прицельном снимке выглядит как участок снижения плотности (просветление) в твёрдых тканях зуба. Ключевые признаки:
- Апроксимальный кариес — треугольной формы просветление у контактного пункта, вершиной направленное к пульпе
- Пришеечный кариес — полулунное просветление у шейки зуба
- Вторичный кариес — просветление под пломбой или по её краю
Важно помнить: рентген выявляет кариес, только когда деминерализация достигает 30–40% плотности эмали. Ранние стадии кариеса («белое пятно») на снимке не видны.
Апикальный периодонтит
Рентгенологические признаки периодонтита:
- Острый периодонтит — расширение периодонтальной щели у верхушки корня, контур кортикальной пластинки может быть сохранён
- Хронический гранулематозный периодонтит — округлое просветление у апекса с чёткими контурами (гранулёма)
- Хронический гранулирующий периодонтит — неправильной формы просветление с нечёткими контурами
- Корневая киста — округлое просветление с чёткой кортикальной границей, диаметр > 8–10 мм
Заболевания пародонта
Пародонтит на снимке проявляется резорбцией межзубных перегородок. Оценивают:
- Уровень альвеолярного гребня относительно эмалево-цементной границы (норма: до 2 мм)
- Тип резорбции: горизонтальная (равномерная потеря кости) или вертикальная (угловые дефекты — маркер агрессивного пародонтита)
- Фуркационные поражения — потеря кости в области разветвления корней
Патологии при эндодонтическом лечении
На контрольном снимке после пломбирования каналов оценивают:
- Полноту заполнения каналов пломбировочным материалом (до апекса)
- Качество обтурации (гомогенность, отсутствие пустот)
- Выведение материала за апекс (допустимо до 1–2 мм для ряда материалов)
- Признаки недопломбирования (просветление у апекса — зона незаполненного канала)
Для полной статьи по рентгенодиагностике конкретных патологий рекомендуем: Рентгенологическая диагностика в эндодонтии — в разделе о диагностике каналов вы найдёте детальный разбор снимков.
Типичные ошибки при работе с рентгенодиагностикой
Ошибки в рентгенодиагностике условно делятся на три уровня: ошибки назначения, ошибки выполнения и ошибки интерпретации.
Ошибки назначения
- Назначение КЛКТ «на всякий случай» без конкретной диагностической задачи — нарушает принцип ALARA и не несёт пользы пациенту
- Отсутствие снимка при лечении каналов — попытка работать «вслепую», что ведёт к пропуску каналов и процедурным ошибкам
- Замена прицельного снимка одной ОПТГ при оценке периапикального статуса — ОПТГ не даёт достаточного разрешения для оценки мелких периапикальных изменений
Ошибки выполнения (укладки)
- Неправильный угол центрального луча → проекционные искажения
- Движение пациента → смазанное изображение
- Неправильное положение сенсора (не охватывает верхушку корня)
- Недостаточная или избыточная экспозиция → недодержка/передержка
Ошибки интерпретации
- «Найти и закрыть»: врач находит одну патологию и прекращает анализ — классический источник диагностических пропусков
- Незнание анатомических вариантов нормы — принятие питательных каналов, ментального отверстия или носонёбного канала за патологию
- Игнорирование ВНЧС и синусов на ОПТГ — эти зоны часто остаются «не просмотренными»
- Переоценка КЛКТ — трёхмерное изображение не означает автоматически точный диагноз; требует системной интерпретации

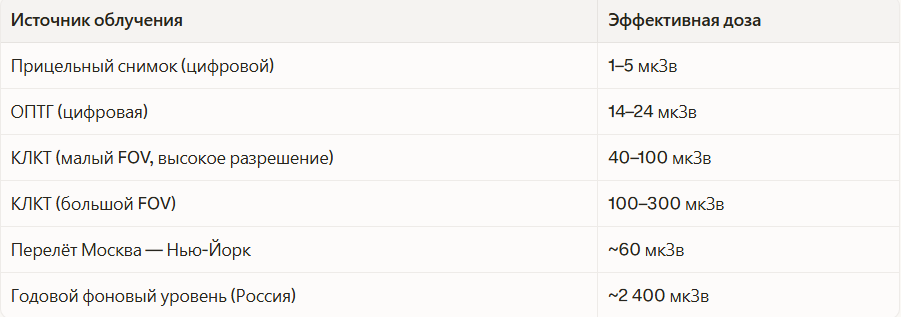

Радиационная нагрузка: реальные цифры
Тема, которая волнует и врачей, и пациентов. Вот контекст, который помогает принимать взвешенные решения:
Таким образом, прицельный снимок — это менее 0,3% от годовой фоновой дозы. Правильно обоснованное назначение снимка не представляет реального радиационного риска для взрослого пациента.
Для детей и беременных женщин расчёт дозы и обоснование должны быть особенно тщательными — в этих группах принцип ALARA применяется максимально строго.
Требования к рентген-кабинету в стоматологии
Что говорит законодательство
Работа с рентгеновским оборудованием в стоматологии регулируется несколькими нормативными актами: СанПиН 2.6.1.1192-03, СанПиН 2.1.3.2630-10, а также постановлениями Роспотребнадзора. Основные требования, которые должен знать врач и владелец клиники:
Помещение:
- Рентген-кабинет должен быть изолированным (отдельная комната или специально защищённое пространство)
- Минимальная площадь — 6 м² для дентальных аппаратов (визиограф, прицельный)
- Для КЛКТ — от 8–10 м² (зависит от размеров аппарата и регуляторных требований)
- Стены, пол и потолок должны обеспечивать защиту от излучения согласно расчётному проекту радиационной защиты
Документация и лицензирование:
- Санитарно-эпидемиологическое заключение на деятельность с источниками ионизирующего излучения
- Радиационный контроль — периодические дозиметрические замеры
- Журналы учёта дозовых нагрузок пациентов
- Ответственный за радиационную безопасность (назначается приказом)
Подробнее об общих требованиях к клинике — в статье Инфекционный контроль в стоматологической клинике и Юридическая защита стоматологической клиники.
Цифровой рентген: преимущества для практики
Переход с плёночного рентгена на цифровой (визиограф) — это не просто технологическое обновление, а качественный скачок в диагностике:
- Доза снижается в 3–10 раз по сравнению с плёнкой
- Мгновенный результат — снимок на экране за 2–3 секунды
- Обработка изображения: регулировка яркости, контрастности, инструменты измерения
- Интеграция с МИС — снимки сохраняются в карточке пациента
- Отсутствие химических реактивов — не нужна проявочная комната
При выборе визиографа для клиники обратите внимание на: размер сенсора (S, M или пакет сенсоров), разрешение (lp/mm), совместимость с вашей МИС и возможность интеграции с периапикальным держателем для параллельной техники. Сравнение конкретного оборудования — читайте в разделе Оборудование стоматологической клиники.
Рентгенология в командной диагностике
Стоматология давно вышла за рамки «одного врача — одного снимка». Современный подход — это командная диагностика, где рентгенолог-стоматолог становится ключевым участником клинического процесса.
Роль рентгенолога особенно важна при:
- Сложных случаях КЛКТ-диагностики (кисты, опухоли, патологии ВНЧС)
- Мультидисциплинарном планировании (ортодонт + хирург + ортопед)
- Юридических вопросах — квалифицированное описание снимка в медицинской документации
Если в клинике нет штатного рентгенолога, решение — телерадиология: удалённое описание КЛКТ квалифицированным специалистом. Этот формат активно развивается в России.
Полезно почитать по теме: Дентальная имплантация: полное руководство — там детально разобрано КЛКТ-планирование как часть имплантологического протокола.
FAQ: частые вопросы о рентгенодиагностике в стоматологии
Как часто можно делать рентген зубов?
Нет единого жёсткого лимита по количеству снимков в год. Решение принимается клинически: каждый снимок должен быть обоснован конкретной диагностической задачей. При активном лечении (эндодонтия, имплантология) серия снимков в течение одного курса лечения — абсолютно нормальная практика.
Чем отличается КЛКТ от обычной КТ в больнице?
Медицинская спиральная КТ даёт хорошую визуализацию мягких тканей, но облучение выше (500–2000 мкЗв), а разрешение для мелких зубных структур ниже. КЛКТ оптимизирована именно для стоматологии: высокое разрешение костных структур при меньшей дозе. Однако КЛКТ не визуализирует мягкие ткани — при подозрении на патологию мягких тканей назначается МРТ.
Можно ли делать рентген беременным?
Формально — да, при наличии клинических показаний и невозможности отложить лечение. Используются цифровые аппараты с минимальной дозой, прицельная геометрия (без захвата брюшной полости), свинцовый фартук обязателен. КЛКТ во время беременности — крайне нежелательна без абсолютных показаний.
Нужен ли КЛКТ перед каждой имплантацией?
По современным клиническим протоколам — да, КЛКТ является стандартом планирования имплантации. Исключение возможно лишь при простых случаях с очевидно достаточным объёмом кости, однако это клиническое решение с обязательным документированием обоснования.
Что такое «вид FOV» в КЛКТ и как его выбирать?
FOV (Field of View — поле зрения) — это объём, который охватывает КЛКТ за одно сканирование. Малый FOV (4×4 см) — для одного зуба или небольшого участка, минимальная доза. Средний FOV (8×8 см) — сегмент челюсти или обе челюсти. Большой FOV (15×15 см и более) — весь челюстно-лицевой скелет, для ортогнатического планирования. Принцип выбора: минимальный FOV, решающий диагностическую задачу.
Как правильно описывать снимок в медицинской документации?
Описание снимка в карте — это юридически значимый документ. Минимум: метод, проекция, оцениваемая область, выявленные изменения (или их отсутствие) с указанием локализации. Избегайте расплывчатых формулировок типа «без особенностей» — при наличии реальных изменений это ставит врача в юридически уязвимую позицию.
Насколько КЛКТ точнее прицельного снимка при эндодонтии?
КЛКТ значительно превосходит прицельный снимок при выявлении вертикальных трещин корня, определении числа и конфигурации каналов, диагностике периапикальных кист и оценке результата ретроградной хирургии. Для рутинного контроля пломбирования каналов прицельный снимок остаётся методом выбора.
Вывод
Рентгенодиагностика в стоматологии — это не техническая рутина, а клинический навык, который определяет точность диагноза и правильность тактики лечения. Прицельный снимок, ОПТГ, ТРГ и КЛКТ — это не конкуренты, а дополняющие друг друга инструменты с чёткими показаниями. Врач, который умеет выбрать правильный метод и грамотно прочитать результат, принимает лучшие клинические решения — и это заметно на результатах лечения его пациентов.
