Хирургический шаблон для имплантации: как печатать и не терять точность

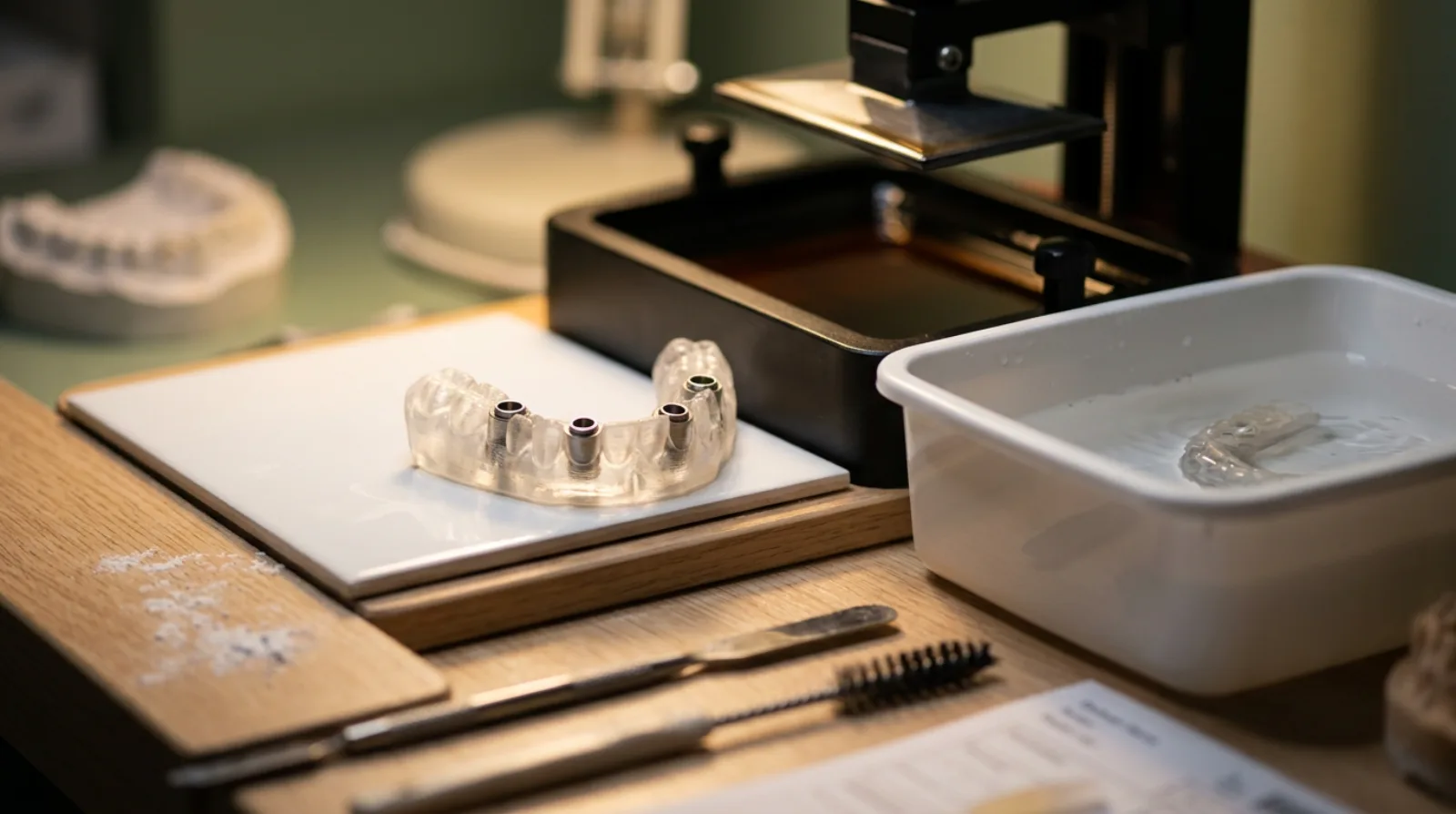

Хирургический шаблон выглядит простым изделием: пластиковая каппа с металлическими втулками, которая надевается на зубы и задаёт направление сверлу. За этой простотой стоит цепочка из семи этапов, и ошибка на каждом складывается с остальными. Имплантат встаёт не туда, где его планировали, а туда, где сошлись все погрешности — томографии, сканирования, совмещения, дизайна, печати, стерилизации и посадки шаблона в полости рта.

Разберём эту цепочку по звеньям: сколько миллиметров теряется на каждом, что показывают клинические данные, как печатать шаблон в лаборатории или в клинике, как его обрабатывать и стерилизовать и что говорит российское законодательство об изделии, которое вы изготовили сами.

Что навигация даёт по цифрам

Спор «шаблон или свободная рука» разрешается данными, а не убеждениями. Систематический обзор с мета-анализом Khaohoen и соавторов, опубликованный в BMC Oral Health в марте 2024 года, объединил 67 исследований и 5673 имплантата. Средние отклонения от плана составили 1,11 мм в точке входа, 1,40 мм у верхушки и 3,51° по оси.

По видам навигации картина такая:

Робот показал лучшие значения, но на выборке в 44 имплантата, поэтому авторы сами называют этот результат предварительным. Практический вывод другой: шаблон и динамическая навигация дают сопоставимую точность, а разброс внутри статической навигации зависит от того, как именно шаблон сделан.

Ещё одна цифра из того же обзора отвечает на частый вопрос про пилотный шаблон. Сравнение пилотного и полностью направляемого протокола на двух рандомизированных исследованиях и 146 имплантатах показало разницу в пользу полного протокола: 0,33 мм в точке входа, 0,44 мм у верхушки и 3,29° по оси. Пилотный шаблон задаёт только первое сверло, дальше хирург работает от руки — и угловая ошибка накапливается именно там.

Три типа опоры и почему это главный выбор

Шаблон опирается на зубы, на слизистую или на кость. От выбора зависит и точность, и сложность операции.

Опора на зубы даёт самую предсказуемую посадку: твёрдые ткани не проседают, шаблон садится в одно положение и не качается. Это вариант для частичной адентии, когда рядом с дефектом есть надёжные опорные зубы с сохранёнными коронками.

Опора на кость требует откидывания лоскута, зато исключает ошибку от податливости мягких тканей. Применяется при полной адентии и сложной анатомии. По данным сравнительных клинических работ, шаблоны с костной опорой дают угловое отклонение около 2,1° и вертикальное около 1,6 мм.

Опора на слизистую — самый щадящий вариант при полной адентии, он позволяет работать без разреза, но проигрывает по точности: угловое отклонение около 3,0°, вертикальное около 1,9 мм. Причина в податливости слизистой: под давлением шаблона она сжимается неравномерно, и каппа получает микроподвижность. Мета-анализ сравнения по типу опоры подтверждает порядок: точнее всего шаблоны с опорой на зубы, затем на кость, слизистая — на последнем месте.

При слизистой опоре обязательны фиксирующие пины — без них шаблон смещается в момент нагрузки, и вся цифровая точность уходит в песок. Пины ставятся до начала препарирования ложа, минимум три, разнесённые по дуге.

Из чего складывается итоговая ошибка

Отклонение имплантата — это сумма семи независимых погрешностей. Полезно держать их в голове списком, потому что бороться нужно с самым слабым звеном, а не с тем, которое проще измерить.

1. Разрешение КЛКТ и артефакты. Металлические коронки и штифты дают полосы, которые смещают контур кости.
2. Точность сканирования. Интраоральный сканер или скан гипсовой модели задаёт геометрию зубов, к которой привяжется шаблон.
3. Совмещение данных. Наложение скана на томограмму по опорным зубам или маркерам — этап, где ошибка легко достигает нескольких десятых миллиметра.
4. Дизайн. Толщина стенок, длина втулки, глубина посадки, зоны контроля.
5. Печать и постобработка. Усадка полимера, ориентация модели, режим дозасветки.
6. Стерилизация. Термическая обработка меняет размеры изделия.
7. Посадка и работа хирурга. Люфт инструмента во втулке, давление на шаблон, охлаждение.

Точность посадки проверяется до операции, а не в момент, когда фреза уже пошла в кость. Как читать томограмму перед планированием и на что смотреть в объёме, подробно разобрано в отдельном материале о КЛКТ перед имплантацией.

Данные на входе: КЛКТ и сканирование

Планирование начинается с двух наборов данных: объёма КЛКТ в формате DICOM и цифрового слепка в STL.

Требования к томограмме простые по формулировке и жёсткие по сути: воксель 0,15–0,25 мм для зоны имплантации, поле обзора, покрывающее опорные зубы шаблона, и по возможности снятые металлические конструкции, если они дают засветку в зоне интереса. Крупный воксель экономит дозу, но размывает границу кортикальной пластинки — именно ту, по которой считается доступный объём кости.

Цифровой слепок снимается интраоральным сканером или получается сканированием гипсовой модели в лабораторном сканере. Для шаблона с опорой на зубы важна не общая точность сканирования по дуге, а локальная — по опорным зубам. Для беззубой челюсти сканирование слизистой без ориентиров даёт заметный дрейф, поэтому применяют рентгеноконтрастные маркеры или протокол двойного сканирования протеза.

Совмещение выполняется по трём и более общим точкам. Программа показывает расхождение — его нужно смотреть глазами, а не принимать автоматически: алгоритм честно совместит скан и с ошибкой, если исходные данные противоречивы. Российское программное обеспечение для планирования и дизайна шаблонов на рынке есть, обзор одного из разработчиков — в материале об Авантис3Д.

Дизайн шаблона: что задать до печати

Втулки. Металлическая втулка задаёт направление и защищает полимер от истирания. Ключевые параметры — внутренний диаметр под систему сверл выбранной имплантационной системы и высота: чем выше втулка, тем меньше угловая ошибка, но тем больше нужно места для инструмента. При ограниченном открывании рта высокая втулка в области моляров превращает шаблон в непригодный. Совместимость сверл и втулок различается между производителями — что именно сравнивать при выборе системы, разобрано в гайде по выбору имплантационной системы.

Зазор между сверлом и втулкой. Люфт в несколько сотых миллиметра на длине сверла превращается в десятые доли миллиметра на верхушке имплантата. Это конструктивная часть системы, но она объясняет, почему угловое отклонение растёт при длинных имплантатах.

Окна контроля. Прорези в стенках позволяют увидеть посадку шаблона на зубах или слизистой до начала работы. Шаблон без окон превращается в закрытую коробку, и приподнятость на полмиллиметра остаётся незамеченной.

Толщина стенок. Тонкий шаблон деформируется при снятии с платформы и при стерилизации, толстый мешает в узком пространстве. Практический ориентир для полимерных шаблонов — 2,5–3 мм в зоне втулок с локальными усилениями.

Упоры и пины. Для протяжённых шаблонов и беззубых челюстей закладываются каналы под фиксирующие пины и упоры на сохранившиеся анатомические ориентиры.

Печать: технология и режимы

Шаблоны печатают на фотополимерных принтерах: DLP, LCD (mSLA) или лазерном SLA. Различие между технологиями сводится к тому, как засвечивается слой, и это влияет на однородность полимеризации по площади платформы.

Три параметра, которые решают судьбу изделия.

Толщина слоя. Для шаблонов обычно 50 микрон. Более тонкий слой увеличивает время печати без выигрыша, который был бы виден в клинике, более толстый огрубляет посадочную поверхность.

Ориентация на платформе. Оптимальная ориентация — под углом, при котором посадочная поверхность не касается поддержек, а площадь каждого слоя минимальна. Поддержки на посадочной поверхности оставляют следы, которые придётся зачищать, и каждая зачистка меняет геометрию.

Калибровка и износ. Плёнка ванны, мощность источника света и температура смолы дрейфуют. Регулярная печать тестового объекта с измерением критичных размеров показывает дрейф раньше, чем его увидит хирург на операции. Как выстроить парк оборудования и посчитать окупаемость печати, разобрано в статье о 3D-печати в зуботехнической лаборатории.

Постобработка: этап, который решает вопрос биосовместимости

Свежеотпечатанный шаблон покрыт непрореагировавшей смолой и внутри содержит остаточный мономер. Эти вещества раздражают ткани и вызывают сенсибилизацию, поэтому промывка и дозасветка — не косметика, а часть требований к изделию, которое несколько часов контактирует со слизистой.

Порядок обработки: промывка в изопропиловом спирте, желательно двумя ваннами — сначала в загрязнённой, затем в чистой, с ультразвуковым перемешиванием; сушка; дозасветка в камере с длиной волны, указанной производителем смолы.

Исследования постобработки показывают закономерность: увеличение времени промывки и двойная ванна изопропанола снижают цитотоксичность, а минимальная дозасветка нужна даже там, где изделие внешне выглядит готовым. Оценка проводится по ISO 10993-5 — стандарту испытаний медицинских изделий на цитотоксичность in vitro.

Практическое следствие для клиники: режимы промывки и засветки берутся из инструкции к конкретной смоле, а не из общей привычки лаборатории. Смена смолы означает смену режима.

Стерилизация: что происходит с размерами

Шаблон контактирует с операционным полем, поэтому подлежит стерилизации. Основной способ — паровой автоклав, и здесь возникает вопрос, сохраняет ли полимер геометрию.

Исследование Hüfner и соавторов, опубликованное в Clinical Oral Implants Research в 2024 году, сравнило пять сочетаний «смола + принтер». Пятьдесят одинаковых шаблонов печатали, обрабатывали и стерилизовали в двух режимах: 121 °C, 1 бар, 20,5 минуты и 134 °C, 2 бара, 5,5 минуты. Отклонения от эталонного размера появлялись уже после печати и постобработки, а после стерилизации менялись дальше — причём лишь одна из проверенных комбинаций осталась размерно стабильной независимо от режима.

Отсюда два рабочих правила. Первое: режим стерилизации берётся из инструкции производителя смолы, и если там указан только щадящий режим, использовать 134 °C нельзя. Второе: после стерилизации шаблон примеряется на модели повторно — деформация видна по появившемуся качанию или по тому, что каппа перестала садиться до упора.

Химическая дезинфекция вместо автоклавирования применяется, когда смола не выдерживает пар, но она не даёт стерильности и допустима только там, где это согласуется с протоколом вмешательства и инструкцией к материалу.

Правовой статус: изделие, которое вы изготовили сами

Вопрос возникает у каждой лаборатории, которая начинает печатать шаблоны: нужно ли регистрационное удостоверение на готовое изделие.

Согласно статье 38 Федерального закона от 21.11.2011 № 323-ФЗ, обращение медицинских изделий в России допускается после государственной регистрации. При этом изделия, изготовленные по индивидуальным заказам пациентов с особыми требованиями по назначению медицинских работников и предназначенные исключительно для личного использования конкретным пациентом, государственной регистрации не подлежат. Хирургический шаблон, спроектированный под конкретную челюсть и конкретный план имплантации, попадает именно в эту категорию.

Из этого не следует, что требований нет. Закон отдельно устанавливает, что производство таких изделий должно отвечать требованиям к внедрению, поддержанию и оценке системы менеджмента качества в зависимости от потенциального риска применения.

Второй момент, который часто упускают: исключение касается готового индивидуального изделия, а не материала. Фотополимерная смола — это серийный продукт, и она должна быть зарегистрирована как медицинское изделие с назначением, допускающим контакт со слизистой в течение соответствующего времени. Смола «для прототипирования», купленная по цене вдвое ниже, юридически не подходит, даже если печатается лучше.

Практический чек-лист закупки: регистрационное удостоверение проверяется в государственном реестре Росздравнадзора, назначение в удостоверении сверяется с тем, как вы материал применяете, а на партию запрашивается документ качества.

Приёмка шаблона перед операцией

Проверка занимает пять минут и снимает большую часть неприятных сюрпризов в кресле.

• Посадка на модели. Шаблон садится до упора, без качания, снимается и садится повторно в то же положение.
• Окна контроля. Через прорези видно плотное прилегание к опорным зубам или слизистой.
• Втулки. Установлены до упора, не проворачиваются, внутренний диаметр соответствует набору сверл, маркировка позиций совпадает с планом.
• Каналы под пины. Проходимы, направление не упирается в корни соседних зубов.
• Поверхность. Нет следов поддержек на посадочной части, нет липкости — липкость означает недостаточную промывку.
• Примерка в полости рта. До стерилизации, на чистом шаблоне, с оценкой того, хватает ли открывания рта для инструмента в дистальных позициях.
• Документы. В карте зафиксированы план, номер партии смолы и режим стерилизации.

Работа с шаблоном в кресле: что зависит от хирурга

Даже безупречно изготовленный шаблон теряет точность на операции, если нарушены три вещи.

Охлаждение. Каппа закрывает зону препарирования, и физраствор хуже доходит до фрезы. Через втулку охлаждение почти не работает, поэтому ирригация ведётся через окна и по краям шаблона, а препарирование идёт с прерываниями, чтобы кость не перегревалась. Перегрев выше 47 °C в течение минуты вызывает термическое повреждение кости и ставит под вопрос остеоинтеграцию.

Давление на шаблон. Усилие прикладывается по оси сверла, а не в сторону: боковое давление приподнимает каппу с противоположной стороны и добавляет угловое отклонение. При слизистой опоре и длинных шаблонах ассистент удерживает конструкцию за обозначенные зоны.

Последовательность сверл. Направляемые протоколы предполагают строгий порядок диаметров с соответствующими вкладышами. Пропуск промежуточного диаметра ради экономии времени увеличивает биение фрезы во втулке и раскачивает ложе.

Отдельно стоит проверить открывание рта до дня операции: во втором и третьем моляре высота втулки плюс длина сверла требуют больше вертикального пространства, чем при работе от руки. Если пациент не открывает рот на нужную величину, шаблон переделывается под укороченный протокол или от навигации отказываются заранее, а не в операционной.

Клинические этапы самой имплантации, включая критерии первичной стабильности и протоколы нагрузки, разобраны в полном материале о дентальной имплантации.

Когда шаблон не нужен и когда он невозможен

Навигация оправдана не в каждом случае, и честный ответ на этот вопрос экономит деньги пациента.

Шаблон приносит наибольшую пользу при полной адентии и множественной имплантации, при близости анатомических структур — нижнечелюстного канала, подбородочного отверстия, дна гайморовой пазухи, при дефиците объёма кости, когда допустимый коридор измеряется миллиметрами, а также при протетически ориентированном планировании, когда положение имплантата диктует будущая конструкция.

Пользы меньше при одиночной имплантации в области с достаточным объёмом кости и хорошими ориентирами, при немедленной имплантации в лунку, где положение во многом задаёт сама лунка, и в ситуациях, где план может измениться по ходу операции.

Технические ограничения тоже существуют: ограниченное открывание рта, невозможность получить качественную томограмму, свежая лунка с неопределённой геометрией, отсутствие надёжных опорных зон при частичной адентии с подвижными зубами.

Экономика: печатать у себя или заказывать

Рыночная цена изготовления хирургического шаблона в России держится в диапазоне примерно от 6 000 до 33 000 рублей за челюсть в зависимости от региона, сложности случая и того, входит ли в цену планирование.

Себестоимость печати у себя складывается из четырёх статей: смола (шаблон расходует малую долю литровой бутыли), втулки, амортизация принтера и мойки-засветки, время цифрового техника на дизайн. Материальная часть при этом обычно меньше тысячи рублей, а основная стоимость приходится на работу по планированию и дизайну.

Считать окупаемость стоит не по одной позиции, а по потоку. Клиника, которая ставит несколько имплантатов в месяц, редко окупает собственный цифровой участок: дешевле отдавать в лабораторию, где принтер загружен постоянно. Лаборатория, которая уже печатает модели и капы, добавляет шаблоны почти без дополнительных вложений — нужны только сертифицированная смола и втулки.

Есть и неденежный аргумент за собственную печать: срок. Своя печать сокращает цикл до одного дня, а при пересмотре плана позволяет переделать шаблон без потери недели на логистику.

Пять ошибок, которые дороже всего обходятся

Планирование по томограмме с артефактами. Металлические полосы смещают видимую границу кости, план строится по искажённой картинке, и отклонение появляется до того, как включён принтер.

Пилотный шаблон в сложном случае. Он дешевле и проще, но угловая ошибка после первого сверла ничем не ограничена. При близости нижнечелюстного канала или гайморовой пазухи выигрыш не стоит риска.

Слизистая опора без пинов. Шаблон плавает под нагрузкой, и точность планирования теряется целиком.

Смола не по назначению. Материал для моделей вместо материала для шаблонов даёт и юридическую проблему, и риск раздражения тканей.

Стерилизация в режиме, которого смола не выдерживает. Изделие меняет геометрию, а признаки деформации без повторной примерки на модели не видны.

Частые вопросы

Нужно ли регистрационное удостоверение на шаблон, который клиника напечатала сама?

Нет. Медицинские изделия, изготовленные по индивидуальным заказам пациентов по назначению медицинских работников и предназначенные исключительно для личного использования конкретным пациентом, государственной регистрации не подлежат (статья 38 323-ФЗ). При этом сама смола должна быть зарегистрированным медицинским изделием с подходящим назначением, а производство — отвечать требованиям к системе менеджмента качества.

Насколько точнее полностью направляемый протокол по сравнению с пилотным?

По данным мета-анализа 2024 года на двух рандомизированных исследованиях и 146 имплантатах, полный протокол дал преимущество в 0,33 мм в точке входа, 0,44 мм у верхушки и 3,29° по оси. Разница накапливается после первого сверла: в пилотном протоколе дальнейшее препарирование идёт от руки.

Какая опора шаблона точнее?

Опора на зубы. Далее следует костная опора, наименее точна опора на слизистую: по клиническим сравнениям её угловое отклонение около 3°, вертикальное около 1,9 мм против примерно 2,1° и 1,6 мм у костной. При слизистой опоре фиксирующие пины обязательны.

Можно ли автоклавировать любой шаблон?

Нет. Режим берётся из инструкции к смоле. Исследование 2024 года на пяти сочетаниях «смола + принтер» показало, что размеры меняются уже после печати и постобработки, а после стерилизации меняются дальше, и лишь одна комбинация осталась стабильной в обоих режимах — 121 °C и 134 °C. После стерилизации шаблон стоит примерить на модели повторно.

Зачем промывать шаблон дважды и обязательно ли досвечивать?

Промывка удаляет непрореагировавшую смолу с поверхности, дозасветка добивает полимеризацию внутри. Исследования показывают, что увеличение времени промывки и двойная ванна изопропанола снижают цитотоксичность материала, а без дозасветки в изделии остаётся мономер, способный раздражать ткани. Режимы указываются производителем смолы и меняются при смене материала.

Какой воксель КЛКТ нужен для планирования имплантации по шаблону?

Для зоны имплантации обычно берут 0,15–0,25 мм. Более крупный воксель размывает границу кортикальной пластинки, по которой оценивается доступный объём кости, а поле обзора должно захватывать опорные зубы, на которые сядет шаблон.

Источники

1. Khaohoen A. и соавт. Accuracy of implant placement with computer-aided static, dynamic, and robot-assisted surgery. BMC Oral Health, 2024 — PubMed Central.
2. Accuracy comparison of guided surgery for dental implants according to the tissue of support: систематический обзор и мета-анализ — PubMed.
3. Hüfner M. и соавт. Autoclaving-induced dimensional changes of three-dimensional printed surgical guides. Clinical Oral Implants Research, 2024 — Wiley.
4. Optimizing Post-Processing Parameters of 3D-Printed Resin for Surgical Guides. Journal of Composites Science, 2025 — MDPI.
5. Статья 38 Федерального закона от 21.11.2011 № 323-ФЗ «Об основах охраны здоровья граждан в Российской Федерации» — КонсультантПлюс.
