Содержание
- Чем бюгельный протез лучше пластиночного: честное сравнение
- Что должно быть в идеальном наряд-заказе от врача
- Параллелометрия: почему именно здесь решается судьба протеза
- Шаг 1. Дублирование модели и огнеупорный слепок
- Шаг 2. Моделирование каркаса: анатомия каркаса и тонкости воска
- Шаг 3. Литниковая система и формовка — где теряют деньги
- Шаг 4. Литьё металла, вскрытие и первичная примерка
- Шаг 5. Полировка и припасовка — финишная прямая
- Шаг 6. Постановка зубов и выбор гарнитуров
- Шаг 7. Паковка, полимеризация базиса и финальный контроль
- Аттачмены и замковые крепления: когда и какие
- Телескопические коронки: высший класс съёмного протезирования
- Типичные ошибки и как их избежать — таблица из практики
- Цифровые технологии в бюгельном протезировании: что уже работает
- FAQ

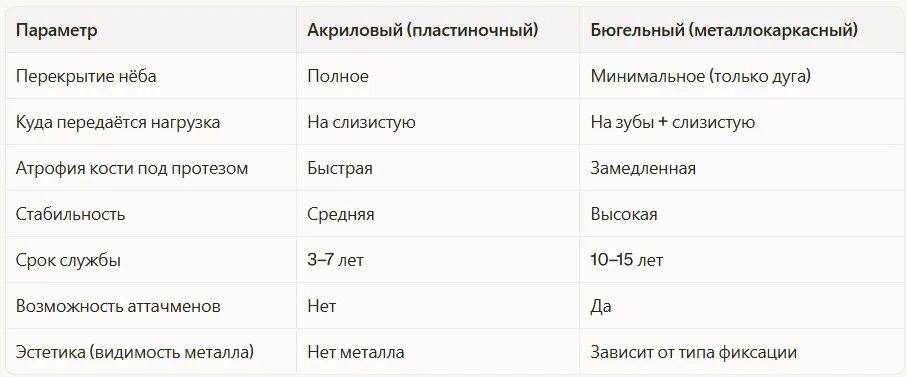

Чем бюгельный протез лучше пластиночного: честное сравнение
Многие пациенты и даже некоторые ортопеды воспринимают бюгельный протез как «тот же акриловый, только с железкой». Это не так. Это принципиально разные конструкции по биомеханике.
Что должно быть в идеальном наряд-заказе от врача
Качество бюгельного протеза на 50% зависит от того, что написал врач в наряд-заказе. Я видела сотни работ, и худшие из них начинались с листка с тремя словами: «бюгель нижняя синее».
Минимально необходимая информация в заказе:
- Класс дефекта по Кеннеди (I, II, III, IV) и точное указание опорных зубов
- Тип фиксации: кламмеры, аттачмены или телескопы
- При кламмерах — пожелания по эстетике (видимость металла допустима?)
- Тип и цвет базиса (акрил, нейлон; оттенок — по шкале Candulor или Vita)
- Гарнитур: форма, цвет, размер искусственных зубов
- Зафиксировано ли межчелюстное соотношение (прикусные шаблоны, силикон)?
- Проводилась ли параллелометрия у врача? Если да — её результаты
Что должен сделать врач перед отправкой в лабораторию:
- Препарировать окклюзионные ложа (площадки) под кламмерные упоры
- Устранить острые поднутрения, мешающие пути введения
- При аттачменах — подготовить и прислать коронки с матрицами/патрицами
Чем точнее заказ — тем меньше итераций. Я принципиально звоню врачу, если в заказе нет указания типа кламмеров. Это 5 минут разговора, которые экономят 2–3 дня переделки.
Параллелометрия: почему именно здесь решается судьба протеза
Параллелометрия (от лат. parallelus — параллельный + metron — измерение) — это определение оптимального пути введения протеза и чертёж разделительных линий на опорных зубах. Это нулевой этап, от которого зависит всё остальное.
Как правильно проводить параллелометрию
- Установить гипсовую модель на стол параллелометра, наклонить, нащупать путь введения — направление, при котором все кламмеры одновременно скользят в ретенционные зоны
- Анализирующим стержнем нанести межевую линию (экватор) на каждый опорный зуб
- Замерить глубину ретенции на каждом зубе с помощью калибра (стандарт: 0,25–0,50 мм для стальных кламмеров, 0,50–0,75 мм для золотых)
- Выбрать тип кламмера по Нею: класс I (Аккер) — для зубов с хорошим пародонтом, класс II (Роуч) — меньше нагружает пародонт, лучшая эстетика
- Заблокировать воском поднутрения, в которые не должен заходить каркас
Элементы каркаса и их функция
Дуга (major connector — главный соединитель)
Соединяет обе половины протеза. На верхней челюсти — нёбная дуга шириной от 8 мм, толщиной не менее 1,5 мм. На нижней — подъязычная дуга: 2 мм в толщину, верхний край на 3–4 мм ниже десневого края — это критично для комфорта пациента.
Окклюзионные накладки (упоры)
Передают жевательную нагрузку с базиса на зуб. Минимальная толщина в самой тонкой точке — 1,0–1,5 мм. Если меньше — сломается при первом же нагрузочном пережёвывании ореха.
Малые соединители (minor connectors)
Соединяют кламмеры и накладки с дугой. Всегда проходят в межзубных промежутках, никогда не касаясь десневого края — иначе воспаление гарантировано.
Ретенционная сетка (базисная решётка)
Площадка, к которой акрил или нейлон «приклеивается» механически. Без неё базис отслоится через полгода.
Шаг 1. Дублирование модели и огнеупорный слепок
На рабочей гипсовой модели нельзя моделировать восковой каркас — она сгорит в муфеле. Нужна огнеупорная копия.
Последовательность:
- Блокировка поднутрений воском (параллелометр + восковой нож)
- Нанесение 1–2 слоёв изолирующего лака
- Дублирование агар-гидроколлоидом или специальным силиконом для дублирования
- Заливка огнеупорной массой на фосфатном связующем (Bellasun от Bego, Rema Exakt от Dentaurum) в строгом соответствии с водопорошковым соотношением
- Вакуумное замешивание — обязательно
- Ступенчатый нагрев по программе производителя
Шаг 2. Моделирование каркаса: анатомия и тонкости воска
Моделирование — самый творческий этап. Здесь опытный техник видит готовый протез в голове ещё до того, как взял в руки первую восковую ленту.
Материалы для моделировки:
- Профилированные восковые ленты нужного сечения (полукруглые для подъязычной дуги, грушевидные для нёбной)
- Кламмерный воск в прутках диаметром 0,8–1,2 мм
- Восковые сетки для базисных зон
Критические точки:
- Нёбная дуга — зазор 0,5 мм от нёбного шва (иначе давление на слизистую в зоне с максимальной чувствительностью)
- Все переходы — плавные, без острых углов (острый угол = концентрация напряжений = трещина при нагрузке)
- Кламмеры моделируются последними — только после того, как дуга и накладки уже на месте
Шаг 3. Литниковая система и формовка — где теряют деньги
Неправильная литниковая система — причина 60–70% всех дефектов литья. Недоливы, поры, деформации — всё начинается здесь.
Принципы правильной литниковой системы:
- Диаметр литниковых каналов: 3,5–4 мм для массивных элементов
- Обязателен коллектор (резервуар) для равномерной подачи расплава
- Угол подхода литников к массивным элементам — около 45°
- При центробежном литье — литниковая воронка обращена вниз
Режим нагрева муфеля:
Ступенчатый прогрев по программе массы — пропустить ни один этап нельзя. Типичная ошибка: «подождём до обеда, всё равно долго греться». В результате — недогрев, масса не раскрылась, недолив тонких элементов кламмера.
Шаг 4. Литьё металла, вскрытие и первичная примерка
Большинство лабораторий работают с хром-кобальтовыми сплавами (CoCr) — оптимальное соотношение прочности, жёсткости и стоимости. Температура плавления — 1350–1450°С, поэтому только индукционная плавка.
После литья:
- Охлаждение — самостоятельное, никакой воды! Термошок деформирует каркас
- Вскрытие опоки при температуре до 200°С
- Пескоструйная обработка оксидом алюминия 110–125 мкм
- Отрезка литников диском
- Примерка на рабочей гипсовой модели — пассивная посадка без качания
Шаг 5. Полировка и припасовка — финишная прямая
Полировка — это не про красоту. Это про биосовместимость: шероховатая поверхность металла удерживает налёт и становится очагом воспаления.
Последовательность:
- Снятие облоев карбидными борами и силиконовыми шлифовальными инструментами
- Электролитическое полирование (electropolishing) — убирает микронеровности, снижает адгезию бактерий в 3–4 раза
- Ручная полировка: войлочный конус с полировочной пастой → финиш до зеркала
- Пескоструйная обработка базисных зон (оксид алюминия 50–100 мкм) — создание ретенции под акрил
После полировки — финальная примерка на модели. Все кламмеры лежат пассивно. Ни один элемент не касается десневого края там, где не должен. Качания нет.
Шаг 6. Постановка зубов и выбор гарнитуров
Искусственные зубы в бюгельном протезе работают в паре с живыми зубами — а значит, нагрузка на них совсем не такая, как в полном протезе. Нужна повышенная износостойкость.
О гарнитурах Candulor (Швейцария) из личного опыта.
Линейки PhysioStar NFC+ и Condyloform II — мой выбор для бюгельных работ. Точность морфологии окклюзионных поверхностей позволяет достичь правильных окклюзионных соотношений с минимумом корректировки. Это принципиально при работе в паре с естественными зубами, где любой суперконтакт — это боль и ВНЧС-проблемы у пациента.
Принципы постановки:
- Жевательные зубы — по центру альвеолярного гребня (нейтральная зона)
- Передние зубы — с учётом губной поддержки, фонетики, эстетики
- Финальный контроль в центральной окклюзии, передней и боковых направляющих — обязательно на артикуляторе
Шаг 7. Паковка, полимеризация и финальный контроль
Выбор метода паковки влияет на точность посадки конструкции.
Классическая паковка (горячая полимеризация)
Гипсовка в кювету → удаление воска кипятком → изолятор → акрил в тестообразной фазе → прессование. Полимеризация: 30 мин при 70°С + 30 мин при 100°С.
Инжекционная технология (Bredent breForm, Ivoclar SR Ivocap)
Акрил под давлением закачивается в форму. Исключает пористость и усадку. Разница с обычной паковкой — 0,1–0,3 мм. Для протезов с аттачменами эти миллимометры критичны: матрица либо зафиксирует, либо нет.
Финальный чек-лист перед сдачей:
- Каркас пассивно сидит на модели
- Кламмеры в ретенционных зонах, нет давления
- Базис без пор, трещин, шероховатостей
- Окклюзия проверена на артикуляторе
- Металл отполирован до зеркала
- Базис — финишный глянец
Аттачмены и замковые крепления: когда и какие
Аттачмен (замковое крепление) — это прецизионный соединитель, который прячет фиксацию протеза внутрь коронки. Металла снаружи не видно.
Классификация аттачменов
По расположению:
- Интракоронарные — матрица внутри коронки, требуют большого объёма зуба (MK1, Conod)
- Экстракоронарные — крепление снаружи, наиболее распространены (Ceka Revax, Rhein 83 ERA, Bredent SFI-Bar)
По степени подвижности:
- Ригидные — лучшая стабилизация, но нагрузка на пародонт
- Полулабильные — допускают вертикальное смещение, разгружают пародонт
- Лабильные — максимальная свобода движений базиса
Сменные матрицы: системы ERA, Rhein 83 — техник меняет пластиковый вкладыш при ослаблении, не переделывая протез.
Рекомендация. Для дефектов по классам Кеннеди I–II (дистально-неограниченных) предпочитаю полулабильные аттачмены — они компенсируют нагрузку и сохраняют опорные зубы значительно дольше ригидных. Bredent SFI-Bar в сочетании с балочной конструкцией — мой выбор при двух и более опорах на нижней челюсти.
Телескопические коронки: высший класс съёмного протезирования

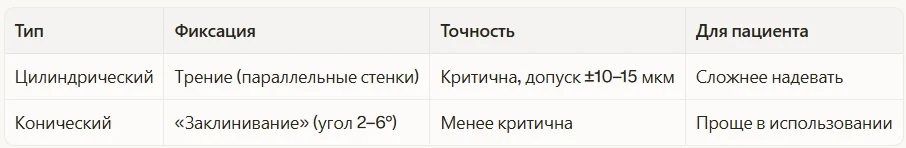

Телескопический протез фиксируется за счёт силы трения между первичными (цементированными) и вторичными (входящими в протез) коронками. Это вершина съёмного протезирования по точности исполнения.
Без параллельного шлифовального устройства — никуда
Первичные коронки (колпачки) шлифуются до точных размеров в параллелографе. Системы Dreve Dentamid созданы именно для этой задачи. Работа без параллелометрического шлифования — это гарантированные несостоятельные телескопы и недовольный пациент.

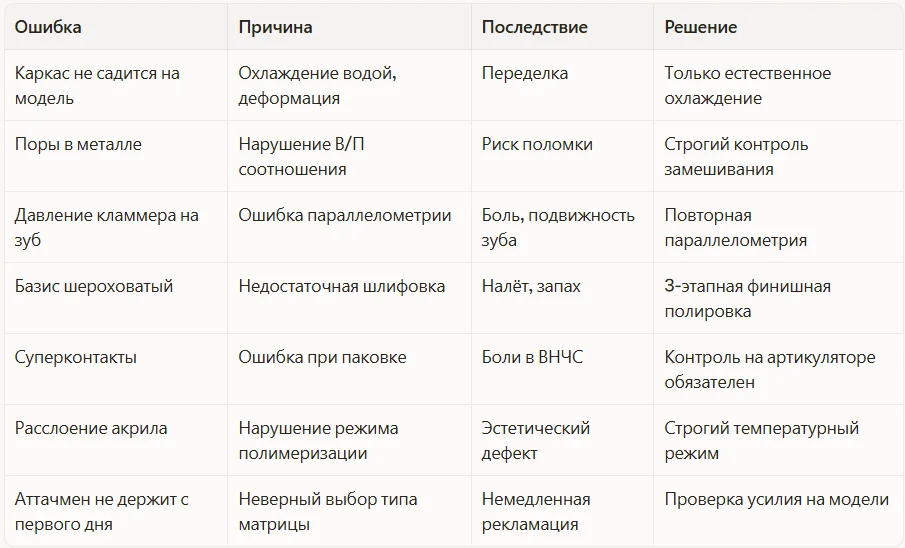

Типичные ошибки и как их избежать
За 20 лет практики и работы лектором я систематизировала ошибки, которые вижу чаще всего — и в чужих работах, и у учеников на курсах.
Цифровые технологии в бюгельном протезировании: что уже работает
Цифровой рабочий процесс (digital workflow) для бюгелей — уже не фантастика, а реальность средней лаборатории.
Как это выглядит сегодня:
- Интраоральный скан клиники (Medit, 3Shape Trios, iTero) → цифровая модель без гипса
- Проектирование каркаса в CAD-системе (3Shape Dental Designer, exocad) — программа сама предлагает тип кламмера и контролирует толщину дуги
- Фрезерование из CoCr-диска на 5-осевом центре или SLM-печать (Selective Laser Melting — лазерное сплавление металла)
- Постобработка — полировка, примерка — как всегда вручную
Что остаётся ручной работой даже в цифровом воркфлоу:
- Финишная полировка каркаса
- Постановка зубов
- Паковка и обработка базиса
- Контроль окклюзии
Если хотите углубиться в тему цифровых технологий — читайте CAD/CAM в стоматологии: полное руководство. О том, как 3D-печать меняет работу лаборатории — 3D-печать в зуботехнической лаборатории: полное руководство.
FAQ
Сколько времени занимает изготовление бюгельного протеза?
Стандартный кламмерный бюгель — 5–7 рабочих дней (4–5 клинико-лабораторных этапов). Протез с аттачменами — 7–10 дней. Телескопический — от 10–14 дней. Ускорение в ущерб этапам неизбежно ведёт к браку.
Чем отличается нейлоновый протез от бюгельного?
Нейлоновый (термопластичный) протез — гибкий, без металла, внешне эстетичен. Но он не имеет жёсткого каркаса: вся нагрузка уходит на слизистую, атрофия кости идёт быстрее. Нейлон не перебазируется, со временем деформируется. Это не альтернатива бюгелю — это другой класс конструкций с разными показаниями.
Можно ли починить сломанный кламмер бюгельного протеза?
Да. Припайка лазером или аргонодуговой сваркой (TIG) при наличии запасного металла — рабочее решение. Но лучше сразу смоделировать и залить замену кламмера. Акриловый или термопластичный кламмер как временная мера — допустим, но недолговечен.
Нужна ли дополнительная сертификация для работы с аттачменами?
Формально — нет. Но без практических курсов по конкретным системам (Bredent, Rhein 83, Ceka) работать с замками практически невозможно. Большинство ошибок при работе с аттачменами — незнание специфики конкретной системы. Candulor и Dreve регулярно проводят обучение — используйте эту возможность.
Как правильно хранить готовый бюгельный протез до сдачи?
В увлажнённом контейнере — физраствор или специальные таблетки для хранения протезов. Никогда не оставляйте открытым: акриловый базис подсыхает и деформируется уже за несколько часов.
Какой сплав выбрать для каркаса — CoCr или титан?
Хром-кобальт (CoCr) — классический выбор: оптимальное соотношение прочности, жёсткости и стоимости. Титан — при подтверждённой аллергии на компоненты CoCr: он легче и биосовместимее, но сложнее в литье и дороже. Золото-платиновые сплавы — исключительная биосовместимость, но высокая стоимость; применяются редко.
Как зубному технику найти нужные материалы и поставщиков надёжно?
Рекомендую заглянуть на dentalportal.pro — маркетплейс стоматологического рынка России, где собраны поставщики материалов, оборудования и расходников для зуботехнических лабораторий.
Вывод
Бюгельный протез — это квинтэссенция мастерства зубного техника. Здесь нет места небрежности ни на одном из этапов: ошибка в параллелометрии аукнется болью у пациента, ошибка в литниковой системе — порами в металле, ошибка при паковке — суперконтактами и проблемами с ВНЧС. Именно поэтому этот вид работ требует не только знания технологии, но и понимания биомеханики, анатомии и логики взаимодействия техника с врачом.
