CAD/CAM объединяет компьютерное проектирование и изготовление стоматологических конструкций. Сначала получают скан, затем создают цифровой проект и готовят данные для станка или принтера. Врач и техник проверяют исходные данные и результат на каждом переходе. Ниже — где остановить ошибку до того, как она превратится в переделку готовой работы.
🎙️
Нет времени читать? Слушай!
Подкаст-версия этой статьи уже на нашем Dental Portal Радио в Telegram.
👉 Слушать подкаст
Что CAD/CAM решает, а что остаётся за врачом и техником
CAD — компьютерное проектирование. В этой среде техник строит форму будущей коронки, вкладки, каркаса или винира на основе цифровой модели зуба. CAM — подготовка данных для изготовления: программа переводит готовую форму в траекторию фрезы станка или в последовательность слоёв для 3D-принтера.
Сканер сохраняет сведения о доступных ему поверхностях, а программа помогает использовать их при проектировании. Но цифровая модель может содержать пропуски, искажения или ошибочное смыкание челюстей. Она не устанавливает диагноз и не определяет самостоятельно, подходит ли конструкция пациенту. Это остаётся задачей специалистов.
В техническом руководстве FDA от 22 апреля 2003 года выделены риски неточного воспроизведения размеров и необходимость проверки программного обеспечения оптических систем. Для нашей темы важен общий принцип: оценивают конкретную систему и её назначение, а не обещают одну точность всей технологии CAD/CAM. Документ относится к США и не подтверждает допуск конкретного оборудования в России.
📌 Когда в рекламе оборудования или материала встречается одна цифра точности «для всей линейки» или «для любой клинической ситуации» — это повод насторожиться. Точность всегда привязана к конкретной системе сканирования, конкретному станку и конкретному материалу, и подтверждается испытаниями именно этой связки, а не общими формулировками.
От скана к файлу: что видит сканер и чего в STL нет
Сканер — интраоральный, тот, что работает прямо во рту пациента, или настольный лабораторный, для гипсовых моделей и оттисков — строит облако точек на поверхности объекта и соединяет их в сетку из треугольников.
Разница между основными интраоральными сканерами и задачами, под которые их выбирают, разбиралась отдельно в сравнении iTero, 3Shape Trios и Medit. Для настольных сканеров в лаборатории действуют похожие принципы выбора, подробнее о них — в материале про лабораторный 3D-сканер.
Результат сканирования чаще всего сохраняется в формате STL. Подробный разбор этого формата и его подводных камней есть в статье STL и PLY в стоматологии. Коротко о сути: по описанию Библиотеки Конгресса США, которая ведёт каталог форматов файлов для целей их длительного хранения, STL хранит только треугольную поверхностную геометрию объекта.
У формата нет единого обязательного масштаба или единиц измерения, и обычно он не несёт информацию о цвете.
Отсюда важный практический вывод: файл STL сам по себе не является управляющей программой для станка. Траекторию движения фрезы, выбор инструмента и режимы обработки отдельно задаёт модуль CAM. Поэтому при любой передаче файла — между программами внутри лаборатории или в другую лабораторию — масштаб и полноту геометрии проверяют вручную, а не считают само собой разумеющимися.
🗂 Условный пример редакции. Техник получил от коллеги STL коронки, открыл в своей программе — форма визуально похожа на зуб, но при наложении на модель коронка оказалась ощутимо меньше настоящей. Причина — на экспорте файла в другой системе была задана другая единица измерения, и масштаб «потерялся» при переносе. Проверка размеров перед запуском позволила бы обнаружить несоответствие до изготовления.
Приёмка скана: что проверяют перед тем, как открыть проект
Приёмка скана — первый момент, где можно остановить ошибку, пока она не попала в проект и тем более в готовое изделие. Техник смотрит скан не как красивую трёхмерную картинку, а как рабочий документ с конкретными требованиями.
Первое — граница препарирования, то есть край подготовленного под реставрацию участка зуба. Она должна быть различима там, где по ней предстоит строить конструкцию. Второе — данные о смыкании челюстей и противоположных зубах: без них нельзя надёжно проверить будущие контакты. Третье — соседние зубы и нужные для конкретного заказа дополнительные сведения: оттенок, фотографии, данные имплантационных компонентов.
Если чего-то из этого не хватает, правильный путь — уточнить данные у врача и при необходимости повторно отсканировать проблемный участок, а не «дорисовывать» недостающий край в CAD-программе вручную по догадке. Достроенная таким образом граница может выглядеть аккуратно на экране, но не отражает реальную форму зуба и ведёт к неточному прилеганию готовой коронки.
| Элемент скана | Почему это важно |
|---|---|
| Граница препарирования | От неё зависит точность прилегания коронки к зубу |
| Окклюзия (смыкание челюстей) | Без неё нельзя правильно построить высоту и форму жевательной поверхности |
| Соседние и антагонирующие зубы | Нужны для контактных пунктов и формы ряда |
| Цвет и опорные данные | Важны для эстетики и совместимости с имплантационными компонентами |

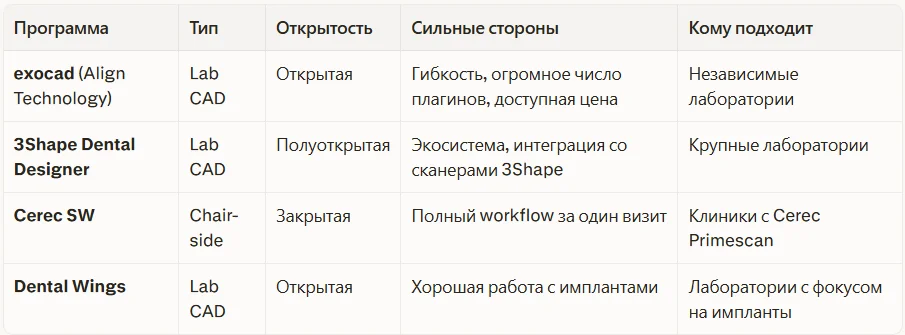

CAD: проектирование конструкции и согласование с врачом
На этапе CAD техник строит саму конструкцию поверх принятого скана: коронку, вкладку, каркас моста, винир. Программа предлагает библиотеки анатомических форм, но итоговую форму, толщину стенок и расположение соединителей — перемычек между элементами моста — техник задаёт сам, исходя из клинической задачи и выбранного материала.
В проекте проверяют минимальную толщину, размеры соединителей, форму и технологические ограничения конкретного материала. Запас на обработку и компенсация изменений размеров зависят от выбранного процесса. Нельзя исходить из правила, будто любую фрезерованную или напечатанную конструкцию всегда нужно делать больше на один и тот же процент.
Прежде чем отправлять проект дальше, в CAM, его принято согласовать с врачом — показать скриншот или отправить файл для предварительного просмотра, особенно если речь о заметной конструкции вроде обширного моста или эстетической реставрации в зоне улыбки. Это тот момент, когда проще поменять форму на экране, чем переделывать готовое изделие.
Общие принципы планирования ортопедической конструкции с точки зрения врача подробно разбирались в материале про зубное протезирование.
CAM: подготовка к изготовлению — между проектом и станком
CAD-файл с готовой геометрией — это ещё не команда для станка. Модуль CAM решает отдельную задачу: как именно вырезать или напечатать эту форму физически.
Для фрезерования CAM-программа подбирает расположение будущей детали на заготовке — диске или блоке материала — так, чтобы расходовать материал экономно и обеспечить доступ фрезы ко всем поверхностям. Затем рассчитывается траектория движения инструмента, выбираются конкретные фрезы или боры под материал и геометрию, задаются параметры обработки: скорость, глубина прохода, при необходимости — охлаждение.
Для 3D-печати CAM-этап устроен иначе: программа режет модель на слои, рассчитывает угол расположения детали на платформе и добавляет поддерживающие структуры там, где конструкция иначе провиснет при печати. Поддержки потом нужно будет аккуратно удалить на постобработке, не повредив саму деталь.
Важная особенность: один и тот же CAD-проект может породить несколько разных CAM-файлов — для разного оборудования, материала или ориентации на платформе. Путать проектный файл и файл для конкретного станка — частая причина путаницы в архиве, об этом подробнее в разделе про архив версий ниже.
Отдельный вопрос — число осей фрезерного станка: три, четыре или пять. Само по себе большее число осей не доказывает более высокую точность обработки. Оно определяет, к каким геометриям станок вообще может получить доступ фрезой без лишних переустановок заготовки — например, к сложным поднутрениям в каркасах или к объёмным конструкциям с нестандартной ориентацией.
Для простой одиночной коронки разница между станками может быть не принципиальна, а для сложного мостовидного каркаса — наоборот.
Материалы: дисиликат лития и цирконий — разная логика обработки
Выбор материала определяет не только внешний вид и прочность будущей конструкции, но и весь дальнейший технологический путь. Разберём два класса материалов, которые чаще всего встречаются в цифровых лабораториях: стеклокерамику на основе дисиликата лития и диоксид циркония. У них принципиально разная логика обработки, и путать программы и режимы между ними нельзя.
Дисиликат лития: промежуточное синее состояние
По данным официальной страницы материала IPS e.max CAD производства Ivoclar, блоки дисиликата лития обрабатываются на станке в промежуточном — так называемом синем — кристаллическом состоянии. В этом виде материал относительно мягкий и легко поддаётся фрезерованию.
После механической обработки конструкция обязательно проходит кристаллизацию — термический процесс, предусмотренный именно этой системой материалов, который и даёт финальный цвет, прочность и прозрачность.
Пропустить или заменить эту стадию другим процессом нельзя: кристаллизация дисиликата лития — это не то же самое, что спекание циркония, и режимы одного материала нельзя переносить на другой.
Цирконий: предварительно спечённый диск и своя программа спекания
По инструкции к диску KATANA Zirconia HT производства Kuraray Noritake, версия 19, цирконий для CAD/CAM поставляется в виде предварительно спечённого диска — ещё не финального по плотности, а потому легче обрабатывается фрезой. После фрезерования конструкция проходит окончательное спекание в печи — процесс, при котором материал уплотняется и приобретает финальную прочность.
Инструкция к KATANA Zirconia HT задаёт допустимые условия изготовления и рекомендуемые режимы для этого продукта. Отдельно проверяют ограничения конструкции, размеры соединителей и толщину, а программу печи согласуют с документацией. Из этого не следует, что каждому соединителю нужна отдельная программа спекания. Универсальные проценты усадки и температуры для всех материалов из диоксида циркония здесь неприменимы.
| Параметр | Дисиликат лития vs цирконий (коротко) |
|---|---|
| Состояние заготовки при фрезеровании | IPS e.max CAD: промежуточное синее состояние; KATANA HT: предварительно спечённый диск. Их плотность между собой здесь не сравниваем |
| Финальная обработка | Кристаллизация по режиму системы vs спекание в печи по программе конкретного продукта |
| Источник точных режимов | Инструкция к конкретному материалу и печи, а не общее правило для класса материалов |
⚠️ Нельзя переносить температуру спекания, время цикла или процент усадки с одного циркониевого диска на другой, даже если оба называются «цирконий HT» и выглядят похоже. У каждого продукта — своя инструкция, своя поддерживаемая печь и своя программа охлаждения. То же касается дисиликата лития: режим кристаллизации одной системы не подходит для материала другого производителя.

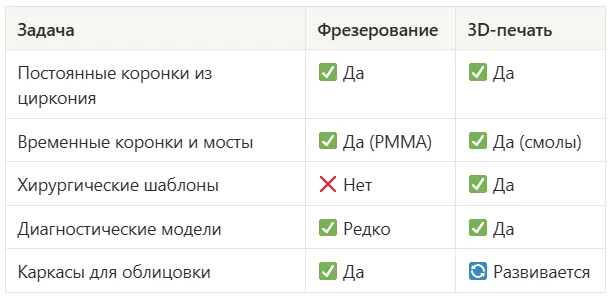

Печать вместо фрезерования: другая технология, свои правила
3D-печать в зуботехнической лаборатории — это не замена фрезерования «по кнопке», а отдельная технология со своей логикой материалов и своей постобработкой. Печатные материалы — обычно светоотверждаемые смолы — наращиваются слоями, а не вырезаются из цельной заготовки.
После печати деталь, как правило, нужно промыть от остатков непрореагировавшей смолы и досветить — выдержать под определённым источником света для окончательного отверждения. Но конкретные параметры промывки и досветки задаёт инструкция именно той смолы, которая используется, а не общее правило «для всех смол».
Разные смолы рассчитаны на разные задачи — временные конструкции, рабочие модели, хирургические шаблоны, базисы протезов — и подходящую смолу выбирают под конкретное назначение и под конкретный принтер, а не исходя из того, что «любая смола подходит для любой клинической задачи».
🖨 Условный пример редакции: техник собирается напечатать хирургический шаблон из смолы, инструкция которой предусматривает только временные коронки. Процесс нужно остановить до печати. Даже внешне удачная деталь не подтверждает пригодность материала для другой задачи. Проверяют назначение смолы, совместимость с оборудованием и весь предусмотренный цикл обработки.
Изготовление и постобработка: где обычно теряется точность
На этапе изготовления проверяют состояние инструмента, фиксацию заготовки, выбранный материал и соответствие файла оборудованию. По внешнему виду готовой детали не всегда удаётся понять, был ли соблюдён технологический процесс. Поэтому сведения о программе и материале сохраняют вместе с заказом.
При фрезеровании циркония важно контролировать состояние фрезы и режимы охлаждения: перегрев во время обработки может привести к микротрещинам, которые не всегда заметны невооружённым глазом сразу после фрезерования, но способны проявиться позже, уже после спекания или в полости рта.
Инструкция к конкретному циркониевому диску обычно отдельно оговаривает условия обработки, включая требования к защите работающего: вытяжку, маску, защиту глаз — всё это часть технологической дисциплины, а не формальность.
При 3D-печати постобработка включает аккуратное удаление поддерживающих структур, финишную промывку и досветку по инструкции смолы. Небрежное снятие поддержек — частая причина микроповреждений поверхности, которые потом приходится дорабатывать вручную перед сдачей.
После предусмотренной материалом термической обработки проводят контроль готовой конструкции. Если используется физическая модель, проверяют посадку и контакты на ней; в цифровом процессе заранее определяют, как оценивать эти параметры до клинической примерки. Спекание предварительно спечённого циркония и кристаллизация IPS e.max CAD — разные процессы: переносить между ними ожидания об изменении размеров нельзя.
Лабораторный контроль, инфекционная безопасность и примерка врачом
Готовая конструкция перед отправкой врачу проходит внутренний контроль в лаборатории: проверку посадки на модели, контактных пунктов с соседними зубами, окклюзии и общего качества поверхности. Это тот момент, где техник либо подтверждает готовность работы, либо возвращает её на доработку.
Отдельная тема — что именно поступает в лабораторию вместе с заказом и как это обработано.
По техническому руководству Центров по контролю и профилактике заболеваний США (CDC) 2003 года по инфекционному контролю в стоматологии, в разделе о зуботехнической лаборатории сказано: в лабораторию могут поступать загрязнённые изделия и оттиски, поэтому между клиникой и лабораторией должна быть согласована процедура обработки, а к заказу — приложено письменное описание того, что именно уже было сделано.
Отдельно сверяется совместимость выбранного способа обработки с материалом оттиска или модели, чтобы дезинфекция не испортила геометрию. Это международное руководство 2003 года, а не российский санитарный документ, и конкретные режимы обработки из него нельзя автоматически переносить на российскую практику без привязки к действующим в России требованиям и к инструкции конкретного материала.
После того как конструкция прошла лабораторный контроль, финальное решение всё равно остаётся за врачом на примерке в кабинете: посадка, контакт с десной, окклюзия в полости рта проверяются вживую, а не только на цифровой модели.
Подробно о том, как устроен этот этап со стороны лаборатории — в материале про протезирование в зуботехнической лаборатории, а со стороны клинической работы врача-ортопеда — в гиде по зубному протезированию.
<aside>
🧼 Цифровой скан не отменяет вопрос о том, что физически приходит в лабораторию вместе с заказом — гипсовую модель, слепочную ложку, иногда элементы для примерки. Если в клинике и лаборатории нет согласованного описания того, как эти предметы обработаны, решение приходится принимать «на всякий случай», а не по факту. Письменное сопровождение заказа экономит время обеим сторонам.
Архив версий: учебный сбой и форма сверки заказа
Чем больше заказов проходит через цифровую лабораторию, тем выше риск путаницы между похожими файлами. Разберём условный пример редакции, чтобы показать, как это обычно происходит.
Условный пример редакции: техник работал над мостовидным протезом, внёс правку в форму промежуточной части по просьбе врача и пересохранил CAD-проект под тем же именем файла. Но CAM-файл для станка был сгенерирован раньше, до этой правки, и остался в папке с похожим названием. В работу по ошибке ушёл старый CAM-файл — в результате готовая конструкция не соответствовала последней согласованной с врачом форме.
Проблему заметили только на этапе лабораторного контроля, когда сверили готовое изделие со скриншотом согласованного проекта.
Вывод из этого примера простой: CAD-файл с проектом и CAM-файл для конкретного станка — это разные файлы с разным назначением, и при любой правке нужно пересоздавать CAM-файл заново, а не полагаться на то, что старый ещё актуален. Помогает простое правило: в имени файла указывать номер версии и дату правки, а не перезаписывать файл с тем же названием.
Ниже — рабочая форма сверки заказа, которую можно использовать как шаблон перед запуском изготовления.
| Поле заказа | Что сверяют перед запуском |
|---|---|
| Номер версии CAD-проекта | Совпадает с последней версией, согласованной с врачом |
| Дата и время создания CAM-файла | Создан после последней правки проекта, а не раньше неё |
| Материал и конкретный продукт | Указан точно — модель диска или блока, не только класс материала |
| Оборудование (станок, принтер, печь) | Подходит по программе и ограничениям для выбранного материала |
| Ответственный за финальную проверку | Назначен конкретный человек, который сверяет готовое изделие с проектом |

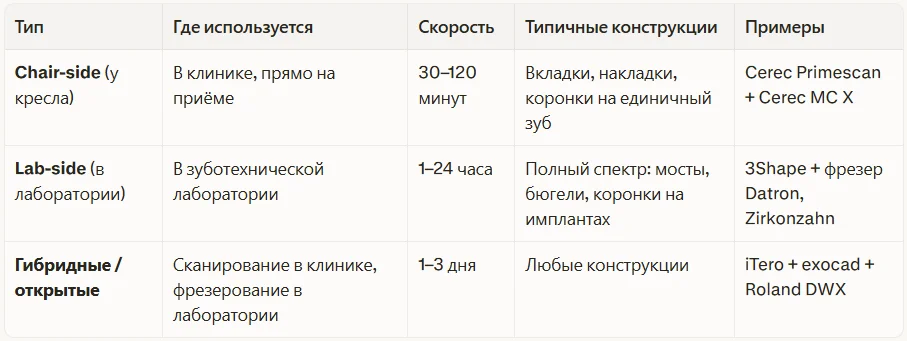

Свой кабинет CAD/CAM в клинике или лаборатория на стороне
Решение, заводить ли собственное оборудование для сканирования, проектирования и изготовления в клинике, или работать с внешней лабораторией, — это вопрос не только наличия денег на станок. Полезно сравнивать несколько параметров сразу, не ограничиваясь стоимостью самого прибора.
Первое — стоимость полного цикла, а не одной машины. В неё входят не только сканер, станок или принтер, но и материалы, расходники вроде фрез и смол, печь для спекания при работе с цирконием, программное обеспечение с его обновлениями и сервисное обслуживание оборудования.
Второе — действия при отказе техники. Если единственный станок выходит из строя, нужен согласованный запасной путь: другая лаборатория, сервисная замена или пересмотр сроков. Наличие резерва у внешней лаборатории тоже проверяют, а не предполагают по размеру компании. Уточните, кто сохранит проект, изготовит работу и сообщит новый срок.
Третье — обучение персонала. Работа в CAD-программе требует отдельных навыков, которые не осваиваются за один день, и смена техника означает паузу на обучение нового человека.
Четвёртое — реальная загрузка мощностей: если в клинике немного заказов на сложные конструкции, дорогое оборудование может простаивать большую часть времени, и тогда работа с внешней лабораторией оказывается практичнее просто по логике использования ресурса.
Общие принципы подбора оборудования для стоматологической клиники, включая вопросы сервиса и обучения, подробно разбирались в материале оборудование стоматологической клиники.
Смежная и более широкая тема — зачем вообще клинике переходить на цифровые технологии и как оценивать результат перехода — рассматривалась отдельно в материале цифровая стоматология: что внедрять и как проверять результат. Здесь же разговор был прицельно про техническую цепочку от скана до готовой конструкции, а не про общий переход клиники на цифровые рельсы.
На портале DentalPortal.pro собраны предложения поставщиков сканеров, фрезерных станков, печей для спекания и 3D-принтеров для зуботехнических лабораторий.
Там можно сравнить условия поставки разных вариантов и запросить документы на конкретную модель и материал — это полезно и при планировании полного комплекта рабочего места цифровой лаборатории, когда важно понимать, из каких именно элементов он складывается.
Частые вопросы
Можно ли в CAD-программе «дорисовать» недостающий край скана, чтобы не пересканировать пациента?
Критически важные данные нельзя заменять догадкой, даже если программа позволяет закрыть отверстие в сетке. Достроенный вручную участок границы препарирования отражает догадку техника, а не реальную форму зуба, и ведёт к неточному прилеганию коронки. Правильный путь — вернуть скан на доработку или переснять проблемный участок.
STL-файл — это уже готовая команда для станка?
Нет. STL хранит только поверхностную геометрию модели в виде сетки треугольников, без обязательного масштаба, единиц измерения и обычно без цвета. Траекторию фрезы, выбор инструмента и режимы обработки отдельно рассчитывает модуль CAM уже после того, как CAD-проект экспортирован.
Чем принципиально отличается обработка дисиликата лития от циркония?
В разобранном примере IPS e.max CAD фрезеруют в промежуточном синем состоянии и затем кристаллизуют. Предварительно спечённый KATANA Zirconia HT после фрезерования проходит окончательное спекание. Условия относятся к этим продуктам: внутри каждого класса есть свои системы и ограничения. Путать режимы и температуры между этими классами материалов, а тем более между разными продуктами внутри одного класса, нельзя.
Станок с пятью осями всегда точнее станка с четырьмя осями?
Само по себе число осей не доказывает более высокую точность. Оно определяет, к каким геометриям заготовки станок может получить доступ фрезой без переустановки — например, к сложным поднутрениям в объёмных каркасах. Для простых одиночных конструкций разница между станками может быть не принципиальной, для сложных мостов — существенной.
Любую смолу для 3D-принтера можно использовать для временных коронок или хирургических шаблонов?
Нет. Смолы различаются по назначению — для временных конструкций, рабочих моделей, шаблонов, базисов протезов — и подходящую смолу выбирают под конкретную клиническую задачу, конкретный принтер и по инструкции производителя этой смолы. Применение смолы не по её назначению может дать деталь с неподходящими свойствами, даже если печать прошла без видимых дефектов.
Сколько времени на самом деле занимает путь от скана до готовой конструкции?
Общего срока, одинакового для всех случаев, не существует, потому что он складывается из нескольких разных этапов: очереди на проектирование, времени на само проектирование и согласование с врачом, подготовки файла для изготовления, самого фрезерования или печати, термической обработки при необходимости, постобработки и, наконец, записи на примерку у врача.
Каждый из этих этапов может занять разное время в зависимости от загрузки лаборатории, сложности конструкции и материала, поэтому единую цифру «для любой коронки» давать некорректно.
Нужно ли клинике обязательно своё оборудование для CAD/CAM, чтобы работать с цифровыми сканами?
Нет, цифровой скан можно передать во внешнюю лабораторию без собственного станка и печи в клинике. Решение о собственном оборудовании зависит от объёма заказов, возможности обучить и удержать персонал, готовности обслуживать технику и резерва на случай её отказа — это вопрос организации работы, а не обязательное условие для перехода на цифровой скан.
Путь от скана до готовой конструкции — это не одна операция, а последовательность проверяемых шагов: приёмка скана, проектирование, подготовка к изготовлению, выбор материала с его собственной технологией обработки, само изготовление, постобработка, лабораторный контроль и примерка врачом.
На каждом шаге есть момент, где можно остановить ошибку до того, как она попадёт в следующий этап — и именно эта дисциплина, а не марка сканера или станка, определяет, насколько предсказуемым будет результат.
Источники
- FDA, техническое руководство по оптическим оттискам и системам CAD/CAM для стоматологических реставраций, опубликовано 22 апреля 2003 года — зарубежный нормативный документ, описывает требования к испытаниям точности и маркировке конкретных систем
- Библиотека Конгресса США, описание семейства форматов STL — техническая справка о структуре формата и его ограничениях
- Kuraray Noritake, инструкция по применению KATANA Zirconia HT, версия 19 — инструкция производителя к конкретному циркониевому диску
- Ivoclar, официальная страница материала IPS e.max CAD — описание технологии обработки дисиликата лития и стадии кристаллизации
- CDC, руководство по инфекционному контролю в стоматологии, раздел о зуботехнической лаборатории, 2003 год — зарубежное техническое руководство, не заменяет российские санитарные нормы
