Что такое оснащение зуботехнической лаборатории и почему оно важно
Зуботехническая лаборатория — это производство. Как и на любом производстве, результат здесь напрямую зависит от инструментов. Плохо откалиброванная печь обжига — и коронка возвращается с трещиной. Устаревший фрезерный станок — и поверхность циркониевой коронки требует часов ручной доработки.
Оборудование лаборатории можно разделить на несколько функциональных групп:
- Базовое — рабочий стол техника, бормашина (зуботехнический микромотор), артикулятор, лампа полимеризации
- Цифровое — настольный сканер, CAD/CAM-фрезерный станок, ПО для проектирования
- Термическое — печи обжига керамики, пресс-печи, синтеризационные печи для циркония
- Аддитивное — 3D-принтеры (SLA/DLP)
- Вспомогательное — пескоструйные аппараты, полировальные машины, вибростолы, вакуумные смесители
Понимание этой структуры — отправная точка при планировании оснащения новой лаборатории или модернизации существующей.
Базовое оборудование: без чего лаборатория не работает
Рабочее место техника
Основа любой лаборатории — правильно организованное рабочее место. Зуботехнический стол должен обеспечивать удобную эргономику, встроенный отсос пыли и хорошее освещение. Освещённость рабочей поверхности — не менее 1000–2000 люкс, это критично при работе с цветом керамики и тонкими конструкциями.
Встроенный пылеотсос — не опция, а обязательный элемент. По данным, собранным из открытых профессиональных изданий отрасли (топ-30 источников, агрегированных системой Perplexity), постоянная работа с керамической и акриловой пылью без отсоса является одной из главных причин профессиональных заболеваний лёгких у техников.
Зуботехнический микромотор (бормашина техника)
Это инструмент №1 на рабочем столе техника. Микромотор обеспечивает вращение фрез, боров, полировальных дисков. Ключевые параметры при выборе: число оборотов (от 5 000 до 40 000 об/мин), крутящий момент, совместимость с насадками.
Ведущие производители — NSK (Япония), W&H (Австрия), Foredom (США), Zhermack (Италия). Диапазон цен на профессиональные модели — от 25 000 до 80 000 рублей.
Артикулятор
Артикулятор — механическая модель сустава нижней челюсти. Он позволяет технику работать с моделями зубов в условиях, максимально приближённых к реальной окклюзии (смыканию зубов) пациента. Без артикулятора точная окклюзионная подгонка протеза невозможна.
Артикуляторы делятся на:
- Среднеанатомические — фиксированные параметры суставного угла, подходят для большинства рутинных работ
- Полностью регулируемые — настраиваются индивидуально по данным лицевой дуги и окклюзионной записи, применяются в сложном протезировании
- Виртуальные — в CAD/CAM-системах роль артикулятора выполняет цифровая модель
Ведущие бренды: Artex (Аманн Гирбах), SAM, Whip Mix, Denar. Хороший среднеанатомический артикулятор стоит от 15 000 рублей.
Цифровое производство: CAD/CAM-станки и сканеры
Что такое CAD/CAM в зуботехнике
CAD/CAM (Computer-Aided Design / Computer-Aided Manufacturing — компьютерное проектирование / компьютерное производство) — это полный цифровой цикл изготовления коронок, мостов и других конструкций. Сначала создаётся цифровая 3D-модель (в программе для проектирования), затем она фрезеруется из блока материала на специальном станке.

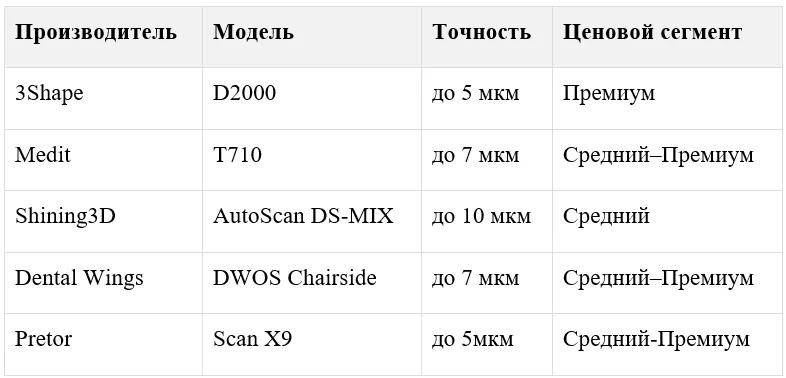

Настольный зуботехнический сканер (лабораторный)
Настольный сканер оцифровывает гипсовые или напечатанные модели, создавая STL-файл для последующего проектирования. Это «вход» в цифровой workflow (рабочий процесс).
Фрезерные CAD/CAM-станки
Фрезерный станок — «сердце» цифровой лаборатории. Он вырезает коронки, каркасы и другие конструкции из блоков циркония (диоксид циркония, ZrO₂), PMMA (полиметилметакрилат — акрил), воска, стеклокерамики.
Станки классифицируются по числу осей:
- 4-осевые — подходят для большинства стандартных конструкций (коронки, мосты до 3 единиц), стоимость от 800 000 рублей
- 5-осевые — открывают возможности для сложных работ: телескопические коронки, сложные каркасы бюгельных протезов, имплантационные конструкции, стоимость от 1 500 000 рублей
Популярные марки:
Стоматологические станки Российского производства - ADM Dental - X5, X10
Программное обеспечение для CAD
ПО — неотделимая часть CAD/CAM-системы. Два лидера рынка:
- exocad (Германия) — наиболее распространённое, открытая система, работает с большинством сканеров и фрезерных станков
- 3Shape Dental System — мощное, но закрытое решение в экосистеме 3Shape

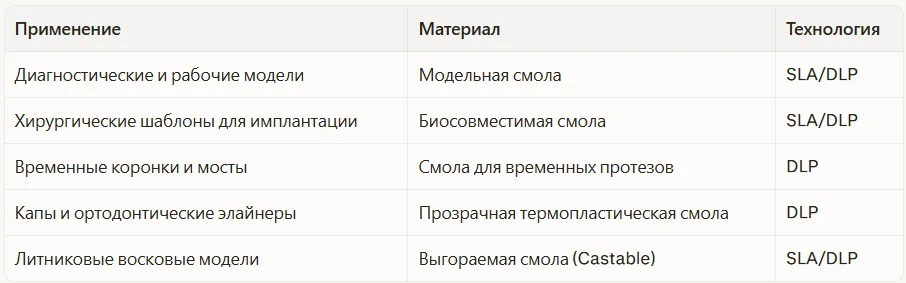

3D-печать в зуботехнике: SLA, DLP и их применение
Технологии 3D-печати
3D-принтер в зуботехнике — это не замена фрезерного станка, а дополнение к нему. Каждая технология имеет свою нишу:
- SLA (Stereolithography — стереолитография) — луч лазера полимеризует жидкую смолу слой за слоем. Высокая точность, но медленнее DLP.
- DLP (Digital Light Processing — цифровая обработка светом) — засвечивает сразу весь слой проекцией. Быстрее SLA, точность сопоставима.
- FDM (Fused Deposition Modeling — моделирование методом послойного наплавления) — в стоматологии используется редко, точность недостаточна для ортопедических работ.
Популярные принтеры: Formlabs Form 3B+ (США), SprintRay Pro55S (США), Asiga MAX (Австралия). Стоимость — от 300 000 до 900 000 рублей.
Печи обжига и прессования: сердце керамического производства
Печи обжига керамики
Печь обжига — обязательное оборудование любой лаборатории, работающей с керамическими конструкциями. В ней выполняется обжиг облицовочной керамики на металлических и цирконийоксидных каркасах, а также глазурование готовых коронок.
Ключевые параметры печи обжига:
- Максимальная температура (950–1100 °C для обжига, до 1600 °C для синтеризации циркония)
- Вакуумная система — обеспечивает отсутствие пор в керамике
- Точность поддержания температуры (±2°C — хорошо, ±5°C — допустимо)
- Наличие программируемых циклов обжига
Ведущие производители: Ivoclar Vivadent (Германия/Лихтенштейн) — серия Programat, VITA (Германия), Zubler, Nabertherm. Стоимость профессиональных моделей — от 250 000 до 700 000 рублей.
Синтеризационные печи для циркония
Цирконий после фрезерования находится в так называемом «зелёном» состоянии — он хрупкий и пористый. Для достижения финальной прочности (≥900 МПа при монолитном цирконии) коронка должна пройти синтеризацию при температуре 1450–1550 °C.
Синтеризационная печь — обязательное оборудование в CAD/CAM лаборатории, работающей с цирконием. Без неё нельзя завершить ни одну работу. Высокоскоростные печи нового поколения (Speed Sintering) сокращают время цикла с 6–8 часов до 45–90 минут. В таком режиме допускается запекать только одиночные коронки из-за высокого риска поломок мостовидных конструкций. Изменения в кристаллической решетке диоксида циркония недостаточные при спекании на быстрых режимах, а ресурс синтеризационных печей значительно сокращается.
Пресс-печи для литьевой керамики
Пресс-печь используется для прессования стеклокерамики — в частности, IPS e.max Press от Ivoclar Vivadent. Процесс: восковая модель конструкции покрывается огнеупорной массой, выжигается в печи, затем под давлением керамическая заготовка (слиток, пресс-пелет) впрессовывается в форму.
Пресс-технология даёт высокую точность краевого прилегания и отличную эстетику — это один из «золотых стандартов» для виниров и вкладок.
Вспомогательное оборудование: пескоструй, полировка, вибростолы
Пескоструйный аппарат
Пескоструйный аппарат (SandBlaster) применяется для:
- Очистки каркасов от остатков паковочной массы после литья или прессования
- Создания шероховатости поверхности металлического или циркониевого каркаса перед нанесением керамики (ретенция керамики)
- Финишной обработки и обеззоливания конструкций
Полировальные и шлифовальные аппараты
- Прямая шлифовальная машина — для обработки наружной поверхности конструкций, подгонки окклюзии
- Электролитическая полировка — применяется для металлических конструкций (бюгельные протезы, металлокерамика). Аппараты: Polished Metal, Renfert Polivest
- Вибрационная полировка (Vibropolish) — для финишной полировки акриловых протезов
Вакуумный смеситель и вибростол
Вакуумный смеситель (вакуум-миксер) перемешивает паковочную массу и гипс в условиях разрежённого давления — это исключает пузырьки воздуха и обеспечивает однородность консистенции. Вибростол используется при заливке гипса в оттиск — вибрация помогает массе равномерно заполнить все детали.
Это оборудование особенно важно при изготовлении разборных рабочих моделей и конструкций с тонкими элементами.
Как правильно планировать закупку оборудования
Планирование закупки — это не просто «купить всё нужное». Это стратегия.
Шаг 1: Определите специализацию лаборатории
Прежде чем составлять список оборудования, ответьте на вопрос: какие конструкции вы планируете делать? Это определяет минимально необходимый набор:
- Классическая лаборатория (металлокерамика, съёмные протезы) — литейная установка, печь обжига, пескоструй, полировальные машины, рабочие столы
- CAD/CAM-лаборатория (цирконий, e.max, PMMA) — настольный сканер, фрезерный станок, синтеризационная печь
- Цифровая лаборатория полного цикла — всё вышеперечисленное + 3D-принтер + ПО
Шаг 2: Расставьте приоритеты по окупаемости
Не всё оборудование окупается одинаково быстро. CAD/CAM-станок при загрузке от 5–8 единиц в день окупается в среднем за 1,5–2,5 года (данные на основании открытых бизнес-кейсов зуботехнических лабораторий, агрегированных системой Perplexity из профессиональных отраслевых изданий). 3D-принтер при производстве хирургических шаблонов — от 8 месяцев.
Шаг 3: Не экономьте на печах и сканерах
Это оборудование напрямую влияет на качество конструкции, которую увидит пациент. Дешёвая китайская печь без вакуума или сканер с точностью >20 мкм — это брак, переделки и потеря клиентов.
Шаг 4: Планируйте расходники заранее
Каждая единица оборудования требует расходных материалов: блоки для фрезерования, смолы для принтера, диски для полировки, паковочная масса. При закупке уточняйте стоимость и доступность расходников в России.
Типичные ошибки при оснащении лаборатории
Зная их заранее, можно сэкономить от нескольких сотен тысяч до нескольких миллионов рублей.
Ошибка 1: Купить всё сразу и «вырасти в него»
Покупка 5-осевого фрезерного станка при загрузке 2–3 единицы в день — деньги в никуда. Начните с 4-осевого станка, масштабируйтесь по мере роста заказов.
Ошибка 2: Выбирать по цене, не по экосистеме
Дешёвый сканер + несовместимый с ним фрезерный станок = закрытая система или постоянная конвертация форматов файлов. Перед покупкой проверяйте совместимость ПО и форматов (STL, OBJ, PLY).
Ошибка 3: Экономить на обучении
Оборудование без обученного пользователя — груда металла. Фрезерный станок за 2 млн рублей без нормально настроенных параметров фрезерования будет давать бракованные конструкции. Закладывайте стоимость обучения в бюджет закупки.
Ошибка 4: Игнорировать сервисное обслуживание
Уточните наличие авторизованного сервиса в вашем регионе ещё до покупки. Печь обжига, вышедшая из строя на месяц без запасных частей, — это потерянные заказы и клиенты.
Ошибка 5: Не считать стоимость владения
Стоимость станка — это только начало. Прибавьте стоимость расходников, обслуживания, ПО (лицензии на exocad или 3Shape — от 100 000 рублей в год), электроэнергии (синтеризационная печь потребляет 3–5 кВт/ч).

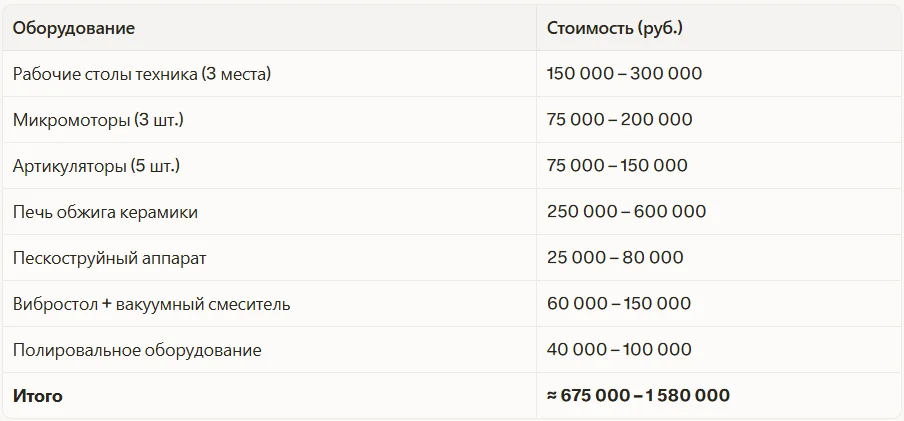

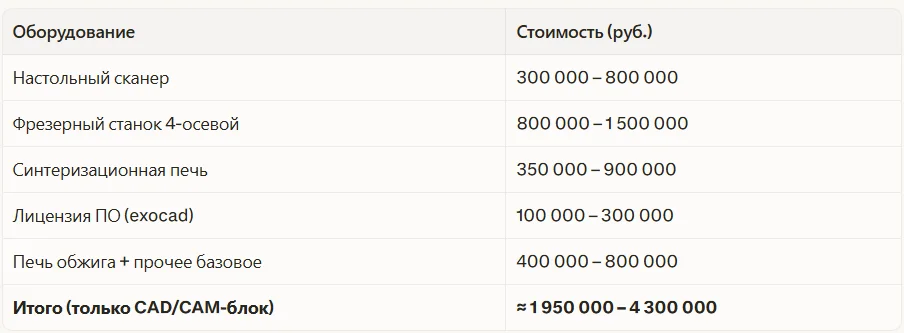

Сколько стоит оснастить зуботехническую лабораторию
Бюджет зависит от уровня лаборатории. Ниже — ориентировочные диапазоны (по данным открытых прайсов поставщиков и отраслевых материалов, актуальных на 2025–2026 год):
FAQ: частые вопросы об оборудовании зуботехнических лабораторий
Какое оборудование обязательно для любой зуботехнической лаборатории?
Минимальный набор: рабочий стол с отсосом пыли, микромотор, артикуляторы, печь обжига керамики, пескоструйный аппарат, вибростол. Это минимум для производства металлокерамических и безметалловых конструкций по традиционной технологии.
Нужен ли фрезерный станок небольшой лаборатории с загрузкой 3–5 единиц в день?
Если загрузка стабильная и есть клиники-партнёры, работающие с интраоральными сканерами — да, фрезерный станок окупится. При нестабильном потоке заказов выгоднее отдавать фрезерование на аутсорсинг в крупные цифровые лаборатории.
В чём разница между SLA и DLP-принтерами для зуботехника?
SLA (стереолитография) использует лазер, DLP (цифровая обработка светом) — проектор. DLP в среднем быстрее, поэтому лучше подходит для серийного производства хирургических шаблонов и временных конструкций. SLA даёт немного более гладкую поверхность, что важно для эстетических применений.
Можно ли обойтись без синтеризационной печи, работая с цирконием?
Нет. После фрезерования цирконий находится в «зелёном» (предварительно спечённом) состоянии и не имеет рабочей прочности. Синтеризация при 1450–1550 °C — обязательный этап. Без печи придётся отдавать каждую коронку на обжиг в стороннюю лабораторию, что нивелирует всё преимущество собственного CAD/CAM.
Как выбрать между 4-осевым и 5-осевым фрезерным станком?
4-осевой — если вы производите стандартные коронки, мосты до 4 единиц и временные конструкции. 5-осевой — если в планах телескопические системы, сложные имплантационные конструкции, интерфейсы балочных конструкций. Для старта — 4-осевой станок либо аутсорсинг до выхода на объем.
Что важнее при выборе настольного сканера — точность или скорость?
Для рутинных работ (коронки, мосты) достаточно точности 7–10 мкм. Точность <5 мкм критична при работе с имплантационными конструкциями и телескопическими коронками. Скорость важна при большом потоке заказов — хороший сканер оцифровывает одну модель за 30–90 секунд.
Как понять, что пора обновить оборудование?
Признаки: повторные переделки конструкций по одной и той же причине (неточность, некорректный цвет, сколы), рост времени на ручную доработку, клиники-партнёры просят цифровые файлы, а у вас нет сканера. Это сигналы, что текущее оснащение тормозит рост лаборатории.
Вывод
Оборудование зуботехнической лаборатории — это система. Каждый элемент связан с другим, и эффективность работы лаборатории определяется не самой дорогой единицей техники, а слаженностью всей цепочки: от сканирования модели до финишной полировки готовой конструкции.
Правильный подход: сначала определить специализацию и объём производства — затем формировать список оборудования под задачи, а не под «хотелки». Начните с базового набора и масштабируйтесь осознанно.
