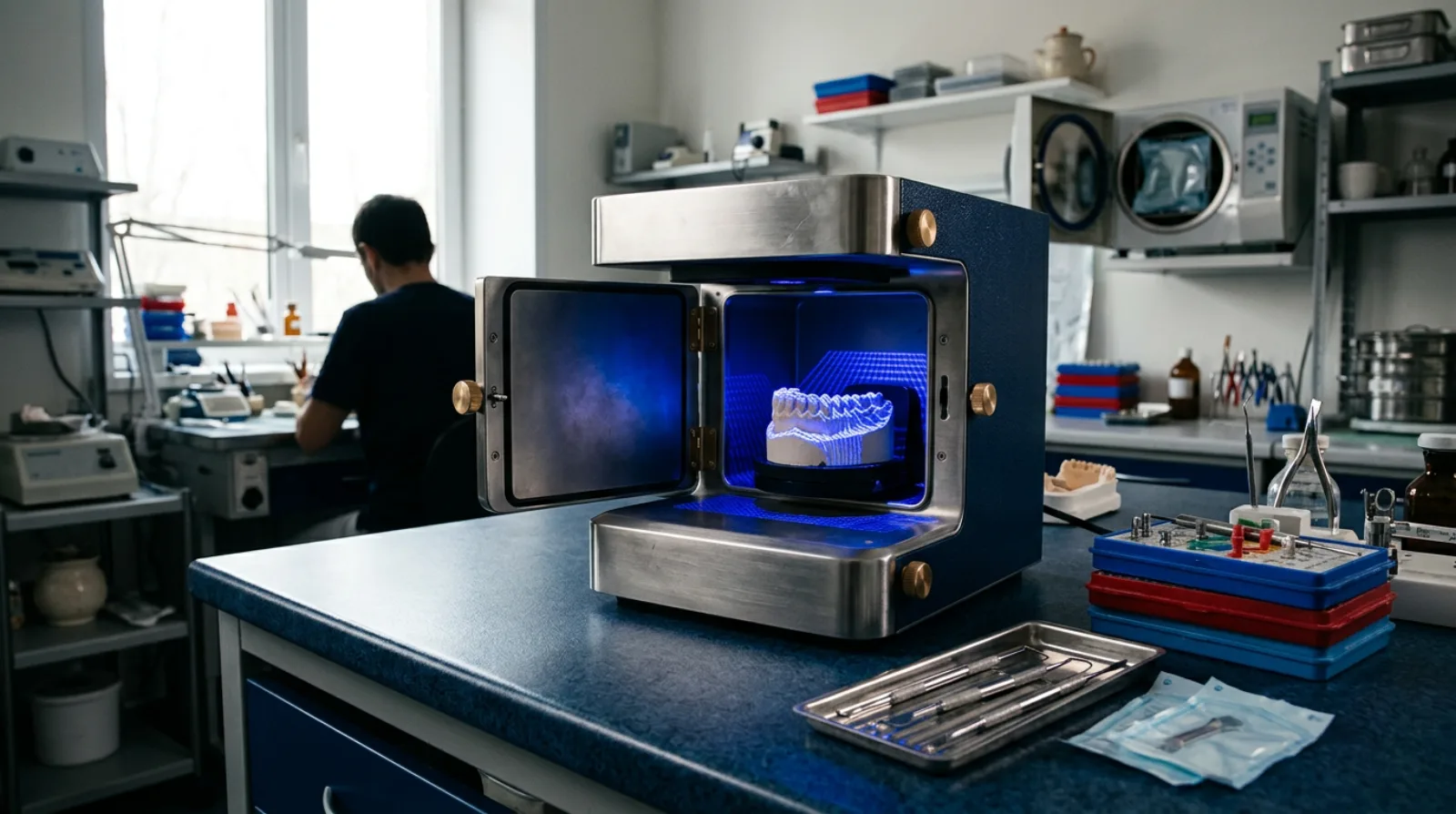

Зуботехнический сканер: как выбрать лабораторный 3D-сканер

Лаборатория выбирает между двумя настольными сканерами. В одной брошюре — «точность до 4 мкм», в другой — «до 8 мкм», и кажется, что выбор очевиден. Но эти цифры измерены на разных эталонах, разными программами и, как правило, на гипсовом кубике или конусе, а не на полной дуге с имплантатами под углом. Независимые исследования показывают: на полной дуге разница между современными лабораторными сканерами измеряется единицами микрометров, а на имплантатах с наклоном 45° точность любого сканера заметно падает. Решает не цифра в брошюре, а задачи лаборатории, программа, формат файлов и то, что именно вы сканируете.

Ниже — как устроен зуботехнический сканер, что означают «точность», «правильность» и «прецизионность», что показывают сравнительные исследования лабораторных сканеров, когда сканировать модель, а когда оттиск, чем открытая система отличается от закрытой, какие критерии важны для лаборатории с разным профилем работ и какие ошибки повторяются при выборе.

---

Что такое зуботехнический сканер

Зуботехнический сканер (в каталогах его ищут и как «сканер зуботехнический» или «3D-сканер для лаборатории») — настольное устройство, которое переводит физический объект в трёхмерную цифровую модель для проектирования реставраций в CAD-программе. В исследованиях его называют по-разному: laboratory scanner, desktop scanner, extraoral scanner — это одно и то же. Сканируют:

• гипсовые модели и разборные модели со штампиками;
• оттиски — без отливки модели;
• модели в артикуляторе или с регистратом прикуса;
• восковые моделировки и готовые конструкции для контроля;
• скан-боди на аналогах имплантатов.

От интраорального сканера лабораторный отличается тем, что работает с неподвижным объектом в закрытой камере при постоянном освещении и калибровке. Поэтому на моделях он традиционно считается эталоном, а интраоральные сканеры проверяют, сравнивая с ним. Как устроены интраоральные сканеры и чем различаются их технологии, мы разбирали в сравнениях интраоральных сканеров и сканеров с фотограмметрией.

Как он устроен: свет, камеры, оси

Структурированный свет — сканер проецирует на объект полосы или узоры и по их искажению вычисляет форму. Большинство современных лабораторных сканеров работает именно так. В сравнении восьми лабораторных сканеров (Emir и Ayyıldız, 2019) средняя правильность у сканеров на синем свете составила 21,7 мкм, на лазере — 28,2 мкм, на белом свете — 32,9 мкм; авторы пришли к выводу, что синий свет в их условиях давал более точный результат. Это наблюдение одного исследования на одной модели, а не закон природы, но оно объясняет, почему производители переходят на синий свет.

Точность: правильность и прецизионность

В исследованиях и в стандарте ISO 12836, по которому оценивают цифровые устройства для CAD/CAM в стоматологии, «точность» раскладывают на две составляющие:

Сканер может быть очень прецизионным, но систематически ошибаться — например, стабильно «сжимать» дугу. Поэтому одна цифра «точность до 5 мкм» мало что говорит: важно, какая из двух характеристик измерена, на каком объекте и в какой программе.

Программа сравнения тоже влияет на результат. В исследовании Son и соавторов (2021) одни и те же сканы анализировали в четырёх программах: на полной дуге результаты не различались, а на половине дуги и на отдельной препарировке различия между программами оказались статистически значимыми. Сравнивать цифры разных производителей, полученные в разном софте, — всё равно что сравнивать вес на разных весах без калибровки.

Что показывают сравнения лабораторных сканеров

Независимых сравнений лабораторных сканеров немного, и они быстро устаревают вместе с моделями. Но общая картина устойчива.

Отсюда три практических вывода. Первый: различия между современными лабораторными сканерами на моделях зубов измеряются микрометрами и для коронок и мостов клинически, как правило, не решающие. Второй: в каждом сравнении есть модели заметно точнее и заметно менее точные — различия статистически значимы, так что «все сканеры одинаковые» — тоже неправда. Третий: результаты сильно зависят от модели и года выпуска сканера, поэтому исследование пятилетней давности о конкретной модели мало говорит о её преемнике.

Имплантаты под углом — слабое место всех сканеров

Для лабораторий, которые делают конструкции на имплантатах на полную дугу, важнее всего одно исследование. Pan и соавторы (2020) сканировали по 15 раз два эталонных блока четырьмя лабораторными сканерами: стандартный блок с параллельными конусами и экспериментальный — с двумя имплантатами в переднем отделе под 0° и двумя в заднем под 45°. На экспериментальном блоке правильность и прецизионность у всех сканеров оказались значимо хуже, чем на стандартном, а искажения на наклонных имплантатах — больше, чем на прямых. Три сканера из четырёх показали приемлемую точность для полной дуги на имплантатах, один — худшую.

Авторы делают вывод, важный для выбора: сканер, который хорошо показывает себя на зубах и стандартном эталоне, не обязательно так же хорош на имплантатах, и стандартный эталонный блок может не отражать реальных условий работы с имплантатами.

Модель, оттиск или интраоральный скан

Сканирование оттиска вместо модели. Runkel и соавторы (2020) сравнили оцифровку оттисков и гипсовых моделей двумя настольными сканерами для мостовидного протеза из четырёх единиц. Сканирование оттиска оказалось пригодным для небольших протяжённых конструкций, но точность зависела от оттискного материала и от сканера больше, чем от выбранного способа. Практически это значит: если лаборатория планирует сканировать оттиски, стоит проверить режим оттиска на тех материалах, с которыми работают её клиники.

Беззубая челюсть. Zarone и соавторы (2020) сравнили интраоральный скан эталонной модели беззубой верхней челюсти с лабораторными сканами оттиска и гипсовой модели. Правильность интраорального скана составила 48,7 мкм, а лабораторных сканов оттиска и модели — 249,9 и 308,8 мкм. Причина не в лабораторном сканере, а в цепочке «оттиск — модель», которая добавляет ошибку. Обзор 2025 года по беззубым челюстям (Achmadi и соавт.) подтверждает, что интраоральные сканеры широко применяются и перспективны для съёмного протезирования, но морфология челюсти влияет на результат.

Частичная дуга. Систематический обзор Shah и соавторов (2023) заключил, что точность и интраоральных, и лабораторных сканеров лежит в пределах клинической приемлемости, при этом для частичной дуги интраоральные сканеры в среднем оказались точнее.

Вывод для лаборатории: лабораторный сканер остаётся основным инструментом для работы с моделями, оттисками и артикуляторами, но всё больше заказов приходит в виде интраоральных сканов. Сканер и CAD-программа должны принимать оба потока.

Программа, форматы и открытость системы

Производители часто заявляют интеграцию с распространёнными CAD-программами и поддержку артикуляторов нескольких систем — это стоит проверять на демонстрации в той версии программы, которой лаборатория пользуется. Как устроена цепочка «скан — проектирование — фрезеровка или печать», разобрано в руководстве по CAD/CAM в стоматологии, а выбор самой CAD-программы — в сравнении Exocad и 3Shape для лаборатории.

Как выбрать сканер под задачи лаборатории

Помимо этого, для любой лаборатории важны:

• сервис в России — кто ремонтирует, где подменный аппарат, сколько ждать запчасти;
• обучение — входит ли в поставку и на каком языке;
• документы — если лаборатория входит в медицинскую организацию, стоит уточнить, есть ли у модели регистрационное удостоверение как у медицинского изделия, и проверить его в реестре Росздравнадзора;
• стоимость владения — цена сканера, программы, подписки на обновления и модулей.

Как рассчитывается оснащение лаборатории целиком и какое оборудование окупается первым, разобрано в статье об оснащении зуботехнической лаборатории.

Калибровка, помещение и уход

Точность сканера в исследованиях получена у откалиброванного прибора. Производители предусматривают калибровку по эталонной пластине или объекту из комплекта — порядок и периодичность указаны в руководстве по эксплуатации. Нарушенная калибровка проявляется постепенно: реставрации начинают «не садиться» на модели, и причину ищут где угодно, кроме сканера.

На результат также влияют:

• поверхность объекта — блестящие, тёмные и прозрачные поверхности хуже отражают структурированный свет; для них производители предусматривают режимы или матирующие спреи;
• свет в помещении — прямое солнце и мощные лампы рядом со сканером мешают камерам;
• вибрация — сканер лучше не ставить на один стол с триммером или пескоструем;
• чистота — пыль и гипсовая крошка на оптике и столике.

Ошибки при выборе

Сравнивать цифры точности из брошюр. Они измерены разными способами; сравнивать можно только результаты одного исследования или собственный тест.

Проверять сканер на стандартном кубике. Для лаборатории, которая делает полные дуги на имплантатах, нужен тест на модели с наклонными аналогами.

Покупать закрытую систему «на вырост». Если через год понадобится другая CAD-программа или фрезерный центр, закрытый формат станет ограничением.

Не считать стоимость программы. Модули для имплантатов, текстуры и оттисков, подписка на обновления иногда сравнимы с ценой сканера за несколько лет.

Забывать про поток интраоральных сканов. Всё больше заказов приходит в цифровом виде — программа лаборатории должна их принимать без лишних конвертаций.

Не проверять сервис. Сканер без сервиса в России и без подменного аппарата останавливает всю цифровую цепочку лаборатории.

Коротко

Лабораторный сканер оцифровывает модели, оттиски и штампики для CAD/CAM; большинство моделей работает на структурированном свете, и в одном из сравнений синий свет оказался точнее белого и лазера. Точность раскладывают на правильность и прецизионность, и цифры из брошюр без знания объекта, эталона и программы сравнивать нельзя. В независимых исследованиях правильность лабораторных сканеров — от 7–8 до 30 с небольшим микрометров, прецизионность лучших — 3–4 мкм, и все современные модели достаточно точны для несъёмных конструкций на полной дуге. Слабое место всех сканеров — имплантаты под углом, поэтому лабораториям с такими работами нужен тест на собственной модели. Выбирать стоит по профилю работ, открытости форматов, интеграции с CAD-программой, сервису и полной стоимости владения.

Частые вопросы

Что такое зуботехнический сканер?

Настольный 3D-сканер для зуботехнической лаборатории, который оцифровывает гипсовые модели, оттиски и штампики для проектирования реставраций в CAD-программе. В исследованиях его называют лабораторным, настольным или экстраоральным сканером.

Какая точность у лабораторного сканера?

В независимых сравнениях правильность разных моделей на полной дуге и одиночной культе — от 7–8 до 30 с небольшим микрометров, прецизионность лучших настольных сканеров — 3–4 мкм. Заявленные производителем цифры измерены в идеальных условиях и напрямую не сравнимы.

Какой сканер точнее — лабораторный или интраоральный?

На гипсовой модели лабораторный сканер, как правило, точнее и служит эталоном. Но в клинической цепочке интраоральный скан может выиграть: например, у беззубой верхней челюсти интраоральный скан в исследовании оказался точнее лабораторного скана оттиска и модели, потому что цепочка «оттиск — модель» добавляет ошибку.

Синий или белый свет — что лучше для сканера?

В сравнении восьми лабораторных сканеров сканеры на синем свете показали лучшую среднюю правильность, чем на белом свете и лазерные. Это результат одного исследования; итоговая точность зависит от конкретной модели, камер и программы.

Можно ли сканировать оттиск без отливки модели?

Да, у многих лабораторных сканеров есть режим оттиска. Исследования показывают, что для небольших конструкций это допустимо, но точность зависит от оттискного материала и сканера — режим стоит проверить на материалах, с которыми работают клиники-заказчики.

Что такое открытая система сканера?

Сканер, который отдаёт файлы в открытых форматах — STL, PLY, OBJ — и позволяет работать с ними в любой CAD-программе и отправлять в любой фрезерный центр. Закрытая система привязывает лабораторию к программе и производству одного производителя.

Нужно ли калибровать лабораторный сканер?

Да. Производители предусматривают калибровку по эталонному объекту из комплекта; порядок и периодичность — в руководстве по эксплуатации. Без калибровки точность постепенно снижается.

Источники

1. Mandelli F, Gherlone E, Gastaldi G, Ferrari M. Evaluation of the accuracy of extraoral laboratory scanners with a single-tooth abutment model: A 3D analysis. J Prosthodont Res. 2017 — PubMed 27771189
2. Emir F, Ayyıldız S. Evaluation of the trueness and precision of eight extraoral laboratory scanners with a complete-arch model: a three-dimensional analysis. J Prosthodont Res. 2019 — PubMed 30954395
3. Borbola D, Berkei G, Simon B и соавт. In vitro comparison of five desktop scanners and an industrial scanner in the evaluation of an intraoral scanner accuracy. J Dent. 2023 — PubMed 36549570
4. Nulty AB. A Comparison of Full Arch Trueness and Precision of Nine Intra-Oral Digital Scanners and Four Lab Digital Scanners. Dent J (Basel). 2021 — PubMed 34201470
5. Pan Y, Tam JM, Tsoi JK и соавт. Evaluation of laboratory scanner accuracy by a novel calibration block for complete-arch implant rehabilitation. J Dent. 2020 — PubMed 32961260
6. Runkel C, Güth JF, Erdelt K, Keul C. Digital impressions in dentistry — accuracy of impression digitalisation by desktop scanners. Clin Oral Investig. 2020 — PubMed 31302771
7. Zarone F, Ruggiero G, Ferrari M и соавт. Accuracy of a chairside intraoral scanner compared with a laboratory scanner for the completely edentulous maxilla. J Prosthet Dent. 2020 — PubMed 33289647
8. Son K, Lee WS, Lee KB. Effect of Different Software Programs on the Accuracy of Dental Scanner Using Three-Dimensional Analysis. Int J Environ Res Public Health. 2021 — PubMed 34444195
9. Shah N, Thakur M, Gill S и соавт. Validation of Digital Impressions' Accuracy Obtained Using Intraoral and Extraoral Scanners: A Systematic Review. J Clin Med. 2023 — PubMed 37762774
10. Achmadi AA, Rikmasari R, Oscandar F, Novianti VMP. The accuracy of edentulous arch impression between intraoral scanner and laboratory scanner: a scoping review. BDJ Open. 2025 — PubMed 39948071
