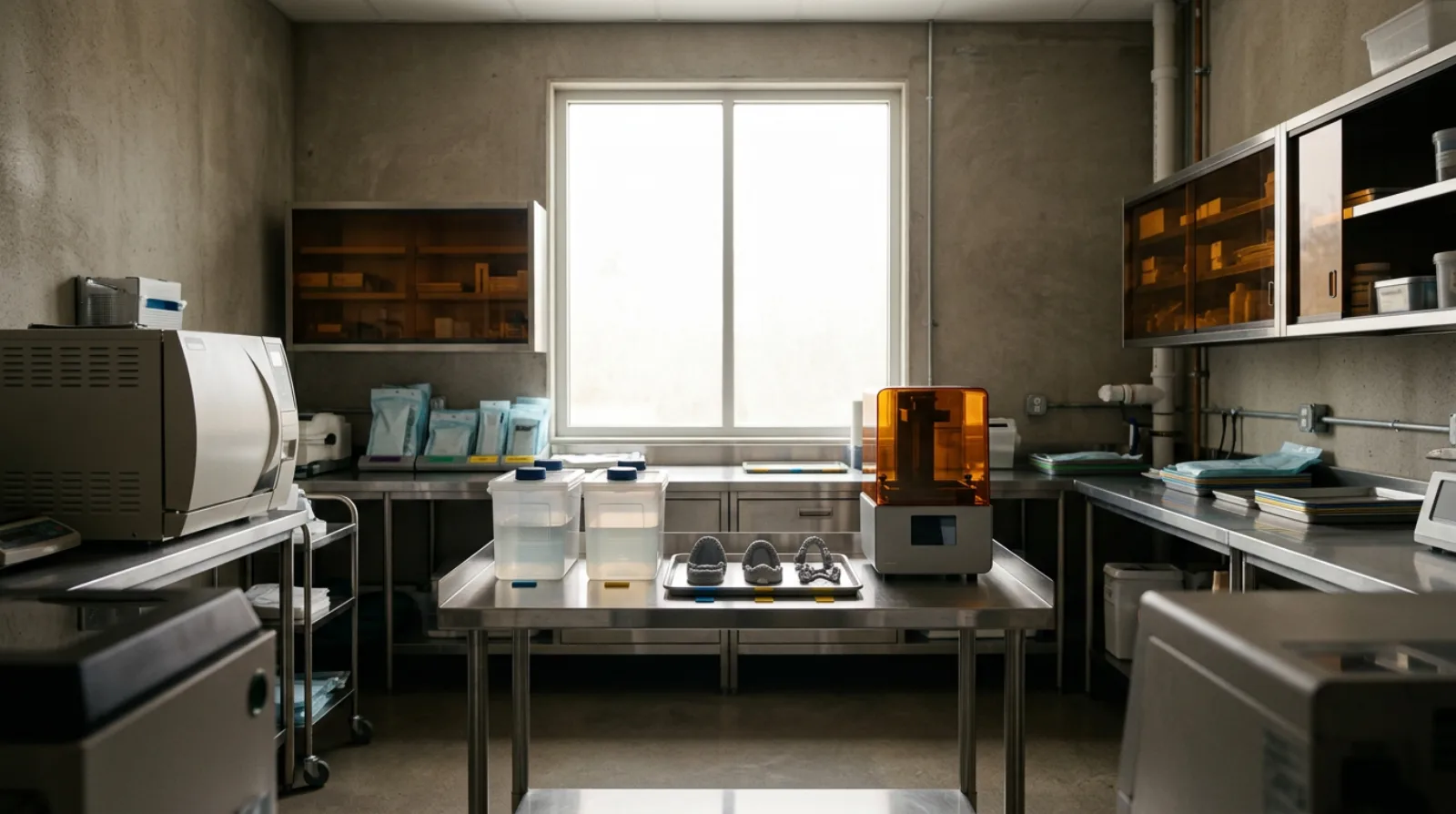

Постобработка 3D-печати: как сохранить точность модели

Модель ровно стоит на столе, поверхность гладкая, коронка на неё садится. Однако после отправки врач сообщает, что работа не устанавливается. В такой ситуации стоит проверить весь путь после принтера: в какой жидкости мыли модель, успела ли она высохнуть, как проходила досветка и что считали подтверждением точности.

Постобработка фотополимерной печати — это мойка, сушка, дополнительное отверждение и отделка по правилам конкретного материала. Для зуботехнической лаборатории её задача — сохранить геометрию и получить предсказуемую поверхность. Ниже — схема организации процесса для моделей. Для конструкций, которые контактируют с пациентом, дополнительно нужны требования к назначению и биосовместимости из инструкции производителя.

Что происходит с моделью после принтера

Фотополимерная модель выходит из принтера с остатками жидкой смолы. Завершение печати ещё не означает, что деталь готова к измерению, хранению и работе. Оставшаяся смола может загрязнять поверхность, а свойства материала зависят от предусмотренных последующих этапов.

Мойка удаляет остатки неотверждённого материала. Сушка убирает жидкость, оставшуюся на поверхности и внутри доступных полостей. Дополнительное отверждение, которое в лабораториях называют досветкой, проводится при заданных производителем условиях. Отделка устраняет поддержки и следы обработки там, где это допустимо.

Эти операции связаны. Изменение одной может повлиять на результат другой. Например, загрязнённая жидкость оставляет осадок, который становится заметнее после высыхания. Если оценить модель только после досветки, будет трудно установить, на каком этапе возникла проблема.

В руководстве Formlabs по Precision Model Resin отдельно обсуждаются остатки смолы на посадочных поверхностях разборных моделей. Это полезный пример: модель бывает внешне аккуратной, но небольшой дефект уже мешает посадке штампика. У другого материала будут собственные ограничения, поэтому руководство нельзя использовать как общую инструкцию для любой смолы.

Общий выбор технологии разобран в материале о 3D-печати в зуботехнической лаборатории. Здесь внимание сосредоточено на участке, который начинается после завершения задания принтера.

Сначала составьте карту конкретного процесса

Карта процесса — короткая рабочая запись о том, как обрабатывается определённый материал на определённом оборудовании. Она нужна технику у рабочего места. В ней должны быть действующие параметры и ссылка на документ, по которому они выбраны.

Название смолы лучше записывать полностью. У материала могут меняться версия, назначение и совместимость. Одного слова «модельная» недостаточно: сотрудник другой смены должен понять, какой именно продукт применён и где найти его инструкцию.

В карту включают принтер, профиль печати, мойку, разрешённую жидкость, сушку, оборудование для отверждения и контроль готовой модели. Порядок снятия поддержек тоже фиксируют, если производитель его задаёт. Для разных геометрий могут действовать разные указания.

Карта должна иметь дату проверки. Если производитель обновил инструкцию, полезно сохранить прежнюю версию для уже выполненных заказов и отдельно утвердить новый процесс. Иначе при разборе старого дефекта сотрудники будут пользоваться документом, которого тогда ещё не существовало.

Не заполняйте неизвестные поля по памяти. Пустая клетка с указанием «уточнить у поставщика» показывает реальный пробел. Скопированный режим от другой смолы создаёт ложное впечатление, что процесс определён.

При подборе оснащения предложения можно сопоставить на dentalportal.pro. Совместимость конкретной смолы, камеры и моечной станции следует подтверждать документацией производителя: присутствие оборудования в каталоге этого не устанавливает.

Где заканчивается полезная настройка

Для некоторых технических задач лаборатория вправе исследовать собственные параметры. Но такой эксперимент необходимо отделять от установленного производителем процесса, особенно когда речь идёт об изделиях медицинского назначения.

Если для контактирующего с пациентом изделия производитель подтвердил определённую последовательность оборудования и обработки, совпадение длины волны у другой камеры само по себе не доказывает эквивалентность. Важны и прочие условия работы, которые нельзя оценить по одной строке характеристик.

В статье не приводится универсального времени мойки или температуры отверждения. Указание «всем моделям одинаковый цикл» удобно для расписания, но не учитывает различий материалов. Рабочий режим берут из актуальной документации именно на используемую связку.

Мойка: как не перенести грязь на чистую поверхность

Качество мойки зависит от состояния жидкости, движения потока, доступности поверхности и выполнения инструкции. Прозрачный на вид раствор ещё не обязательно подходит для следующей партии. В ходе использования в нём накапливается материал.

Начните с разделения рабочих принадлежностей. Ёмкости, корзины и инструменты должны иметь понятное назначение. Если ими обрабатывают разные материалы, порядок очистки и допустимость такого использования требуется определить заранее. Случайное смешивание затрудняет поиск причины дефекта.

В руководстве по Precision Model Resin производитель рассматривает двухэтапную мойку как способ уменьшить осаждение загрязнений на важных поверхностях. Это пример для конкретного материала. Переносить последовательность, растворитель и длительность на другую смолу без проверки её инструкции нельзя.

Для смены полезно установить простой порядок осмотра мойки до запуска. Сотрудник проверяет назначение ёмкости, состояние жидкости по принятому критерию, уровень заполнения и отсутствие посторонних остатков. Результат не обязательно превращать в длинный акт: достаточно понятной отметки в журнале.

Почему больше времени не всегда лучше

Долгая выдержка не является универсальным способом улучшить очистку. Материал взаимодействует с жидкостью, и продолжительность обработки должна соответствовать инструкции. Если цикл не дал ожидаемого результата, сначала проверяют причину, а затем принимают решение о дальнейших действиях.

В исследовании влияния времени мойки и раствора на стоматологические печатные смолы изучали механические свойства и биосовместимость образцов. Это лабораторная работа на определённых материалах, а не готовая настройка для всех лабораторий. Её полезный практический смысл — условия мойки нужно учитывать как часть процесса.

Запись о повторной мойке сохраняют. Если модель прошла два цикла, в журнале должны быть оба. Иначе при повторении заказа техник будет ориентироваться на неполную историю и не поймёт, почему результат отличается.

Что делать со сложной геометрией

В углублениях, каналах и закрытых участках жидкость может задерживаться. При оценке модели поэтому смотрят на доступность очистки ещё на стадии подготовки файла. Полость, из которой невозможно удалить остатки, создаёт задачу, которую обычным увеличением времени не решить.

Проверьте, не появились ли скрытые полости при изменении толщины основания или облегчении модели. Сохранённый файл должен позволять восстановить этот выбор. Если разные сотрудники печатают одну модель с разными основаниями, сравнивать только результат мойки будет недостаточно.

Механическую очистку щёткой тоже нельзя считать разрешённой по умолчанию. Например, руководство для Precision Model Resin предупреждает о риске повреждения мягких деталей и посадочных поверхностей при такой обработке. Для своего материала уточняют допустимые инструменты и момент их применения.

Сушка: отдельный этап с понятным окончанием

Сушка нужна, чтобы удалить остатки жидкости до следующей операции. Её часто теряют в производственном расписании: модель выходит из мойки, а сотрудник сразу переносит её в камеру. При этом поверхность и углубления могут оставаться влажными.

Выделите сушке физическое место. Модели не должны случайно возвращаться в зону жидкой смолы или смешиваться с уже принятыми работами. Положение партии должно ясно показывать её состояние: после мойки, в процессе сушки или готова к следующему этапу.

Признак окончания сушки выбирают по инструкции и геометрии. Одна сухая внешняя стенка не подтверждает, что в углублении нет жидкости. Осмотр проводят с хорошим освещением и без контакта, способного загрязнить поверхность.

В материалах Formlabs порядок сушки связан с используемой жидкостью и конкретным процессом. Если инструкция предусматривает дополнительное ополаскивание или определённый способ удаления остатков, пропускать его ради ускорения нельзя. Воздух и другие средства применяют с учётом документации и требований безопасности рабочего места.

Как организовать очередь без путаницы

Для партии удобно использовать отдельную ёмкость или поддон с номером заказа. Отметка «сушка» полезнее, чем привычное место на случайной салфетке: второй сотрудник видит, что работу нельзя забирать как готовую.

Если несколько моделей сушатся одновременно, они должны сохранять связь с исходным заданием. Нельзя полагаться только на узнаваемую форму дуги. Похожие заказы и повторные печати легко перепутать, особенно в конце смены.

Самостоятельно придуманное сокращение времени проверяют на допустимость до включения в карту процесса. Быстрая внешняя сухость не подтверждает соблюдение требований материала. При сомнении модель оставляют на этом этапе и выясняют условия, вместо того чтобы оформлять её как завершённую.

Досветка: важны камера, загрузка и состояние детали

Дополнительное отверждение проводят для получения предусмотренных свойств материала. На результат влияет выполнение заданных условий, включая размещение деталей и работоспособность оборудования. Надпись о завершении программы подтверждает окончание цикла, но не заменяет проверку его правильности.

До запуска сотрудник сверяет материал и выбранную программу. Если камера обслуживает разные смолы, ошибиться особенно просто: вчера подходил один режим, сегодня на поддоне другая партия. В карте задания название материала должно быть видно без открытия архива.

Загрузка камеры должна позволять выполнять требования производителя. Плотная укладка, перекрытие поверхностей и неизвестная ориентация деталей могут сделать фактические условия отличными от ожидаемых. Правило загрузки полезно показать на собственной рабочей фотографии, согласованной с инструкцией.

Камеру обслуживают по её руководству. Проверки чистоты, состояния рабочих элементов и предусмотренного обслуживания включают в план. Если оборудование работало с неисправностью, необходимо определить затронутые партии, а не ограничиваться записью о ремонте.

Когда снимать поддержки

Ответ зависит от материала, геометрии и инструкции. В одном процессе поддержка удерживает форму до отверждения, в другом допускается более раннее удаление. Универсальное правило для всех печатных моделей здесь не помогает.

Важнее заранее определить допустимые зоны контакта и способ обработки следов. Опорная площадка, граница, посадочное место штампика и поверхность, по которой проверяют конструкцию, требуют особого внимания. При подготовке файла эти зоны стоит согласовать с тем, кто будет принимать модель.

Если после снятия поддержек обнаружилась деформация, сохраните сведения об их расположении. Повторная печать с тем же файлом и без пересмотра причины может воспроизвести дефект. Сравнение нескольких вариантов проводят как отдельную проверку, а принятый результат включают в карту процесса.

Проверка точности начинается с назначения модели

Контроль геометрии — сопоставление готовой модели с требованиями конкретной работы. Для демонстрационной модели и модели, на которой проверяют точную посадку конструкции, важны разные участки. Набор проверок должен отвечать назначению, иначе приёмка будет формальной.

Полезно разделить осмотр поверхности, проверку важных элементов и сравнение с цифровыми данными. Эти действия дают разную информацию. Красивый внешний вид не подтверждает размеров, а успешная цифровая проверка не отменяет осмотр загрязнений или повреждений.

До измерений определите критерий. Запись «точно» невозможно воспроизвести. Рабочая запись сообщает, что проверяли, каким способом, по какому документу и что получили. Допуски берут из требований процесса; в этой статье универсального допустимого отклонения не устанавливается.

Почему коронка на модели ещё не доказывает точность

Если модель и конструкция изготовлены на основе одних и тех же ошибочных данных, их совпадение может не выявить исходную проблему. Поэтому нужно понимать, что именно подтверждает каждая проверка и какие ошибки она способна пропустить.

Например, посадка штампика показывает поведение конкретного разборного элемента в модели. Она не доказывает правильность внутриротового сканирования или соответствие клинической ситуации. Эти участки контролируют отдельно и связывают общей историей заказа.

При цифровом сравнении также важен метод совмещения. Удачно подобранное выравнивание может скрыть часть отклонений или перенести их на другую область. Сохраняйте настройки и оценивайте критичные зоны, вместо того чтобы опираться на единственное среднее число.

Подготовку цифровых исходников помогает разобрать материал о лабораторном 3D-сканере. Для разных этапов производства полезно иметь отдельные проверки, соединённые номером заказа.

Как расследовать дефект без угадывания

Разбор начинают с сохранения состояния партии. Запишите дефект, номер модели, материал, время обнаружения и последнюю завершённую операцию. Если сразу отмыть, досветить и подшлифовать работу, исходная картина исчезнет.

Затем восстановите последовательность. Файл, профиль принтера, партия смолы, состояние мойки, сушка, программа камеры, снятие поддержек и способ измерения должны образовать одну историю. Пропуск в ней показывает, где наблюдений недостаточно.

Изменяйте проверяемые условия последовательно. Если одновременно заменить смолу, жидкость, ориентацию и режим камеры, улучшение не объяснит причину. Вы получите другой процесс, но не узнаете, какая операция давала дефект.

Учебный пример: штампик перестал садиться

Предположим, в лаборатории после смены жидкости появились жалобы на посадку разборных элементов. Это вымышленная ситуация для разбора, а не опубликованный производственный кейс. На этом этапе известна последовательность событий, но причинная связь ещё не установлена.

Сначала сравнивают затронутые заказы с принятыми ранее: материал, файлы, оборудование, геометрию и обработку. Проверяют, не изменились ли вместе с жидкостью другие условия. Затем выясняют, есть ли остаток на посадочных поверхностях и соответствует ли мойка инструкции.

Если при осмотре обнаружено загрязнение, его фиксируют. Дальнейшее действие выбирают по правилам материала: допустимая обработка, повторное изготовление или обращение в поддержку. Подгонка поверхности без записи может скрыть дефект и испортить результат для последующего анализа.

После исправления причины проверяют следующую партию по заранее выбранным критериям. Одной удачной детали бывает недостаточно для вывода о стабильности. Объём подтверждения лаборатория устанавливает под риск своей задачи и документирует, не выдавая произвольное число за отраслевую норму.

Учебный пример: поверхность сухая, но геометрия отличается

Здесь нельзя сразу обвинять мойку. Сравнивают подготовку модели, расположение поддержек, условия отверждения, хранение и измерение. Изменение могло возникнуть раньше, а обнаружиться только в финале.

Полезно сопоставить результаты по контрольным этапам, если такие данные собирались заранее. Они позволяют сузить участок поиска. Когда промежуточных наблюдений нет, это повод добавить их в следующий проверочный цикл, сохранив исходные данные текущей партии.

Методику учёта подобных ситуаций можно связать с разбором переделок зуботехнической лаборатории. У записи должно быть продолжение: установленная причина, изменение процесса и результат проверки после изменения.

Учёт партии: какие данные действительно пригодятся

Журнал партии связывает заказ с материалом и выполненными операциями. Он не должен требовать повторного ручного ввода того, что уже сохранено в системе. Лучше оставить короткий набор полей, которые сотрудники смогут заполнять полностью.

Минимальная запись включает номер заказа, идентификатор задания печати, материал и его партию, оборудование, исполнителя и результаты контрольных этапов. Отклонения записывают отдельно: дополнительная мойка, остановка камеры, повторная обработка или решение об отказе от выпуска.

Для повторного изготовления сохраняют версию файла. Если цифровую модель исправили, новый файл должен отличаться от прежнего понятным образом. Имя «финал_новый_точно» не помогает установить, какой вариант был напечатан.

При передаче смены записывают незавершённые операции. Сотрудник должен понимать, что уже сделано и что ещё требуется. Если статус неизвестен, безопаснее восстановить историю по записям, чем повторить обработку наугад.

Отдельно предусмотрите действия при потере прослеживаемости. Модель без достоверного номера партии и истории нельзя автоматически считать соответствующей процессу. Решение принимает назначенный ответственный с учётом назначения работы и доступных подтверждений.

Сколько стоит ускорение постобработки

Оценивать участок только по времени камеры неудобно. Модель занимает мойку, место сушки, рабочее время техника и контроль. Если ускорить печать, а остальная цепочка останется прежней, очередь может переместиться на следующий стол.

Считайте время от завершения печати до разрешения использовать модель. Отдельно записывайте активную работу сотрудника и ожидание оборудования. Это помогает увидеть, нужен ли второй прибор, другое расписание загрузки или более ясная передача партий.

К затратам относят расход жидкости и принадлежностей, обслуживание, работу техника и повторное изготовление. Сравнение двух процессов имеет смысл при сопоставимом назначении и качестве результата. Дешёвая партия, которая не подходит для работы, не является экономией.

Учебный расчёт загрузки

Представим, что за смену лаборатория приняла 12 заданий, а к передаче в производство готовы 9. Три оставшиеся модели ещё проходят сушку и контроль. Эти условные числа описывают движение партии и не являются нормативом производительности.

Если считать только задания с завершённой печатью, участок выглядит справившимся. Если считать принятые модели, видна незавершённая работа. Для планирования сроков нужны оба показателя и причина задержки каждого заказа.

Такую запись можно вести в обычной таблице. Сначала полезно получить честные данные нескольких смен, затем решать вопрос об автоматизации. Ввод новой системы без определённых статусов переносит прежнюю путаницу в другой интерфейс.

Чек-лист перед выпуском модели

Передача модели в работу должна опираться на понятное решение. Ответственный сверяет не только внешний вид, но и выполнение предусмотренного процесса. Если какой-то этап неизвестен, это отмечают и выясняют до выпуска.

1. Номер модели соответствует заказу и сохранённому файлу.
2. Материал и оборудование соответствуют карте процесса.
3. Мойка выполнена разрешённым способом; состояние жидкости проверено.
4. Сушка завершена по принятому критерию, остатки жидкости не обнаружены при предусмотренном осмотре.
5. Дополнительное отверждение прошло на нужной программе с допустимой загрузкой.
6. Поддержки и отделка выполнены без повреждения важных поверхностей.
7. Геометрия проверена способом, соответствующим назначению модели.
8. Отклонения разобраны, решение о выпуске и ответственный записаны.

Это редакционный рабочий шаблон. Его необходимо адаптировать под инструкции материалов и реальные операции лаборатории. Он помогает не потерять этапы, но сам по себе не подтверждает соответствие медицинского изделия установленным требованиям.

Для хирургического шаблона потребуется собственная последовательность, включая требования к дальнейшей обработке и использованию. Переносить на него чек-лист диагностической модели без изменений нельзя.

Частые вопросы

Можно ли использовать один режим досветки для всех модельных смол?

Только если это прямо допускает документация каждого материала для конкретного оборудования. Одинаковое назначение смол не означает одинаковых режимов. В карте процесса лучше хранить отдельную запись для каждой подтверждённой связки.

Нужно ли менять жидкость после каждой партии?

Универсального правила для всех материалов и моек нет. Ориентируются на указания производителя и принятый способ контроля состояния жидкости. Дату обслуживания и результаты проверки сохраняют, чтобы решение было воспроизводимым.

Можно ли досветить липкую модель ещё раз?

Сначала нужно понять причину и проверить инструкцию. Липкость может быть связана с разными нарушениями процесса, а повторный цикл меняет историю обработки. Без такого разбора его нельзя считать надёжным исправлением.

Почему модель нельзя принимать только по посадке коронки?

Эта проверка оценивает определённое сочетание модели и конструкции. Она может не выявить ошибку исходных данных, локальное отклонение или загрязнение другой важной зоны. Набор проверок выбирают по назначению работы.

Обязательно ли покупать оборудование одной марки?

Решение зависит от совместимости, заявленной производителем материала, и назначения детали. Для отдельных технических задач возможны разные варианты. Для изделий с требованиями к биосовместимости особенно важно соблюдать подтверждённый процесс, а не предполагать совместимость по похожим характеристикам.

Что делать, если инструкция и привычный процесс расходятся?

Зафиксировать расхождение и уточнить его у производителя или уполномоченного поставщика до выпуска спорной партии. Ответ, версия инструкции и принятое решение должны сохраниться. Привычный результат не заменяет отсутствующее подтверждение допустимости процесса.

С чего начать небольшой лаборатории?

Выбрать один часто используемый материал, собрать его актуальные документы и описать путь одной модели от принтера до приёмки. Затем проверить, может ли другой сотрудник повторить процесс по этой записи. Пробелы станут видны без покупки новой системы.

Что изменить в следующей смене

Поставьте рядом с оборудованием карту одного действующего процесса. Разделите партии по состоянию, запишите состояние мойки и способ финальной проверки. Для первого обнаруженного дефекта сохраните историю до попытки его исправить.

После этого станет проще обсуждать производительность: будут известны готовые модели, незавершённые операции и причины повторного изготовления. Следующее изменение можно проверять по этим данным, сохраняя геометрию и прослеживаемость каждого заказа.

Источники

• Formlabs: Introduction to post-curing prints — назначение дополнительного отверждения, зависимость условий от материала и ограничения совместимости.
• Formlabs: Precision Model Resin and Form 4B, руководство по изготовлению моделей — очистка посадочных поверхностей, мойка и сушка для конкретной системы.
• Effects of the Washing Time and Washing Solution on the Biocompatibility and Mechanical Properties of 3D Printed Dental Resin Materials — лабораторное исследование условий обработки; результаты не являются универсальными режимами для других материалов.

Документы проверены 29 октября 2026 года. Рабочие карты, чек-лист, примеры организации участка и условный расчёт — редакционные инструменты. Они отделены от требований производителя и не подменяют инструкцию на конкретный материал.
